BPM CBOK. Уровни процессных моделей и стандарт моделирования

Определяем цель — зачем нам нужны уровни процессных моделей, стандарт моделирования

Первое и самое важное — понять, зачем вообще вводить структуру уровней процессных моделей и какой стандарт моделирования мы будем использовать. Мы часто слышим фразу «у нас 9000 BPMN-диаграмм и полный хаос». Это классический симптом: отсутствие согласованной модели уровней и стандарта моделирования.

Наша цель — не нарисовать красивые диаграммы, а создать понятную систему знаний о процессах, которая решает конкретные задачи бизнеса: управление, обучение, автоматизация, оптимизация, внутренний контроль, оценка рисков и поддержка архитектуры. Поэтому на этапе определения целей мы рекомендуем задать себе вопросы:

• Какие задачи бизнеса решит модель процессов?
• Для кого предназначены диаграммы — топ менеджмент, аналитики, исполнители, IT?
• Какая глубина детализации нужна для каждой задачи?
• Какие нотации и стандарты моделирования мы принимаем как обязательные?

Если мы хотим автоматизировать процессы в BPMS, то требования к нотации и детализации будут отличаться от случаев, когда нам нужна только визуализация для топ-менеджмента. Именно здесь и вступает в силу понятие «уровни процессных моделей, стандарт моделирования» — стандарт определяет, какие нотации применяются на каких уровнях, а уровни определяют глубину и назначение моделей.

Согласуем уровни — какой набор уровней выбрать и как его описать

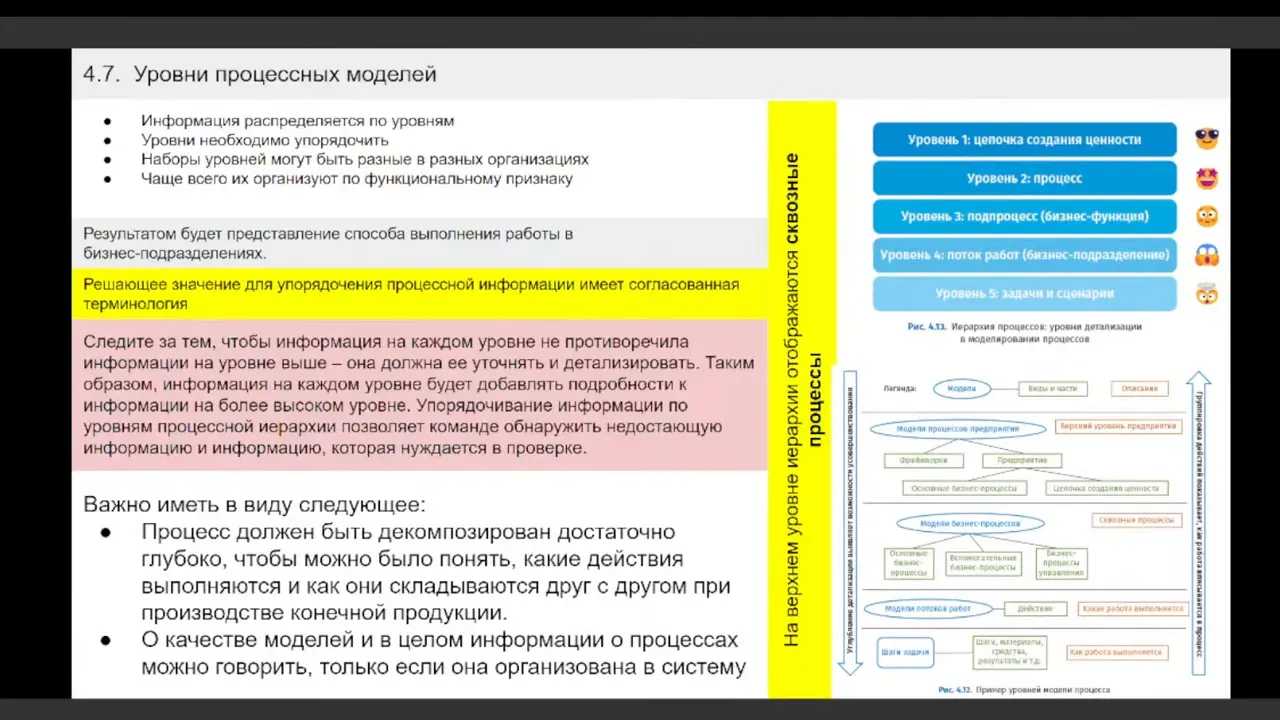

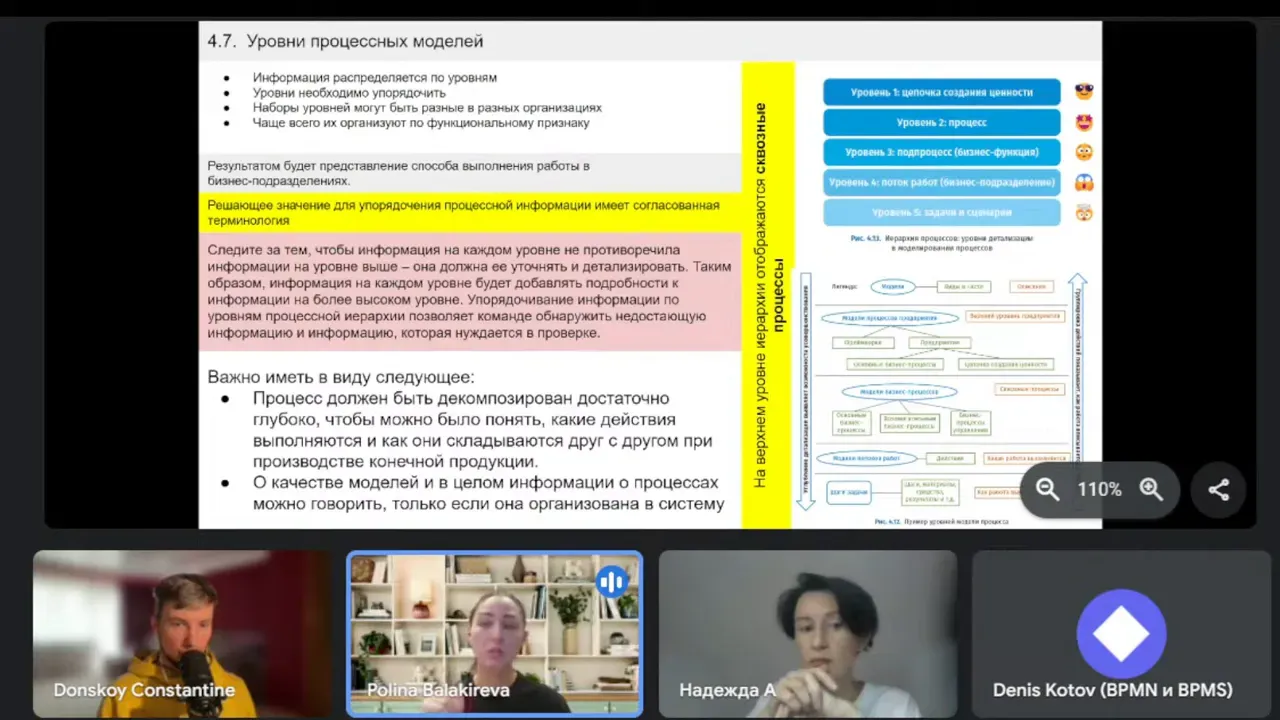

В ABPMP CBOK предлагается вариант 4+1 уровней — это хорошая отправная точка. Но мы всегда говорим: стандарт моделирования и уровни процессных моделей — это соглашение внутри компании. Если бизнесу нужны три уровня — отлично. Если десять — тоже может быть, но существует риск перегрузки и появления «абстрактных групп», которые только усложняют поддержку.

Ниже пример практического набора уровней, который мы рекомендуем как минимально рабочий набор (адаптируем под компанию):

1. Стратегический уровень — картирование потоков создания ценности, ключевые цепочки, топ-уровневые процессы (для совета директоров и руководства).
2. Процессный (сквозной) уровень — через-процессные модели, показывающие, как продукт/услуга создаётся «от запроса до результата» (для бизнес-архитекторов и руководителей подразделений).
3. Операционный уровень — детальные процессы и субпроцессы, пригодные для анализа, управления и обучения исполнителей.
4. Технический/исполнительский уровень — операции, транзакции, ручные и автоматизированные шаги (для исполнителей и IT-инженеров).
5. Реализационный уровень (по необходимости) — инструкции, регламенты, скрипты, бизнес-правила, DMN-модели, техническая документация.

Ключевая идея: каждый уровень имеет свою целевую аудиторию, своё назначение и свою нотацию. Это и есть практическое воплощение термина уровни процессных моделей, стандарт моделирования — мы фиксируем, что именно обозначает каждый уровень и какими средствами его описывать.

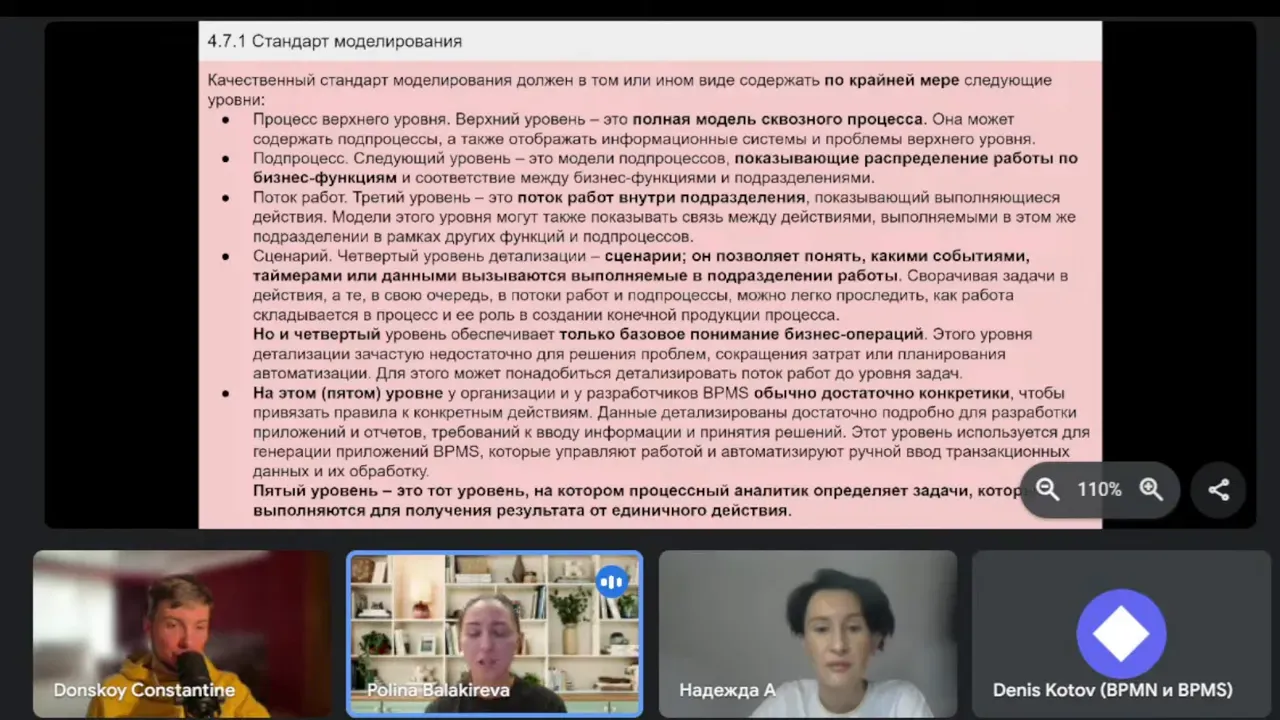

Выбираем нотации — какой стандарт моделирования применять на каждом уровне

ABPMP CBOK делает акцент на BPMN как основном стандарте моделирования. Мы согласны, что BPMN — мощная нотация, особенно для операционного уровня. Но на практике нам часто нужна комбинация нескольких нотаций:

• Стратегический уровень — value stream maps, EPC, блок-схемы, UML-диаграммы высшего уровня (чёткая и простая визуализация ключевых потоков).
• Процессный уровень — BPMN (сквозные процессы, события, взаимодействия между ролями).
• Операционный уровень — BPMN с call-activity, расширенные нотации, специализированные карты работ (workflows).
• Реализационный уровень — DMN для бизнес-правил, текстовые инструкции, checklists, IT-спецификации.

Важно: стандарт моделирования должен описывать не только нотации, но и правила их применения: какие элементы используются, какой уровень детализации приемлем, какие атрибуты нужно заполнять, как именовать процессы и роли. Это уменьшит разношёрстность диаграмм и поможет людям быстрее находить нужную информацию.

Собираем информацию — что фиксировать в реестрах и моделях

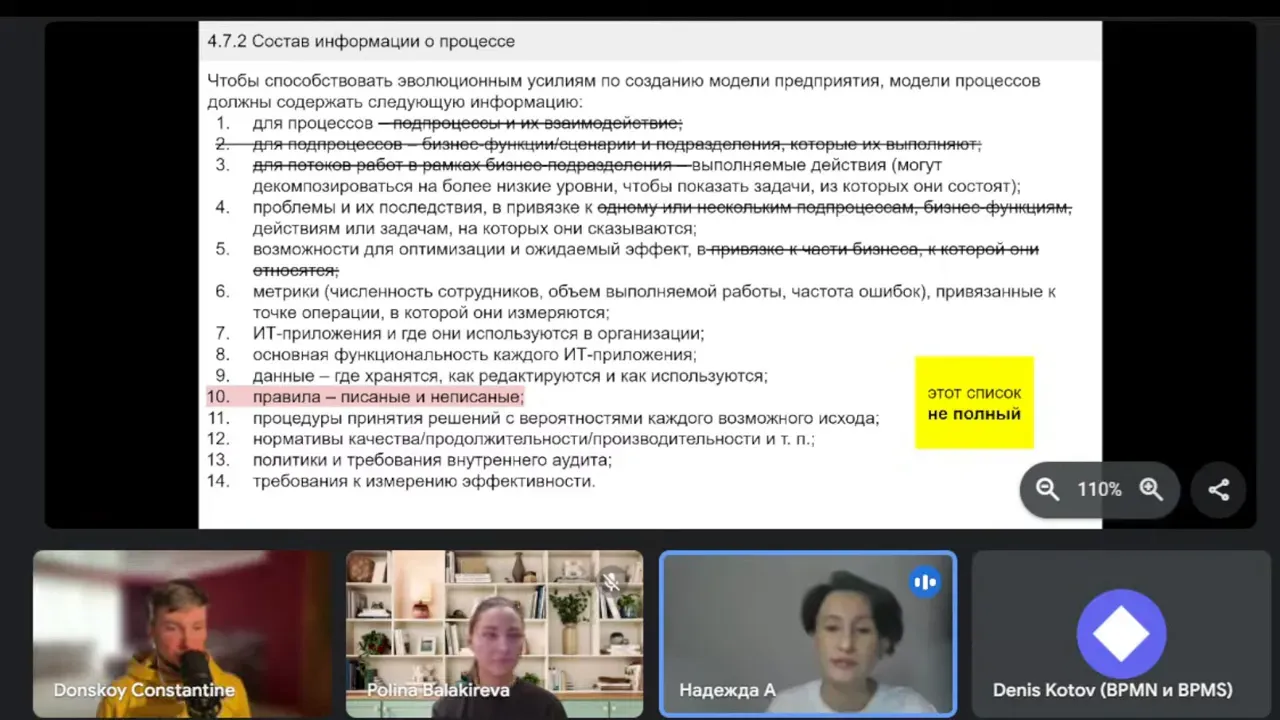

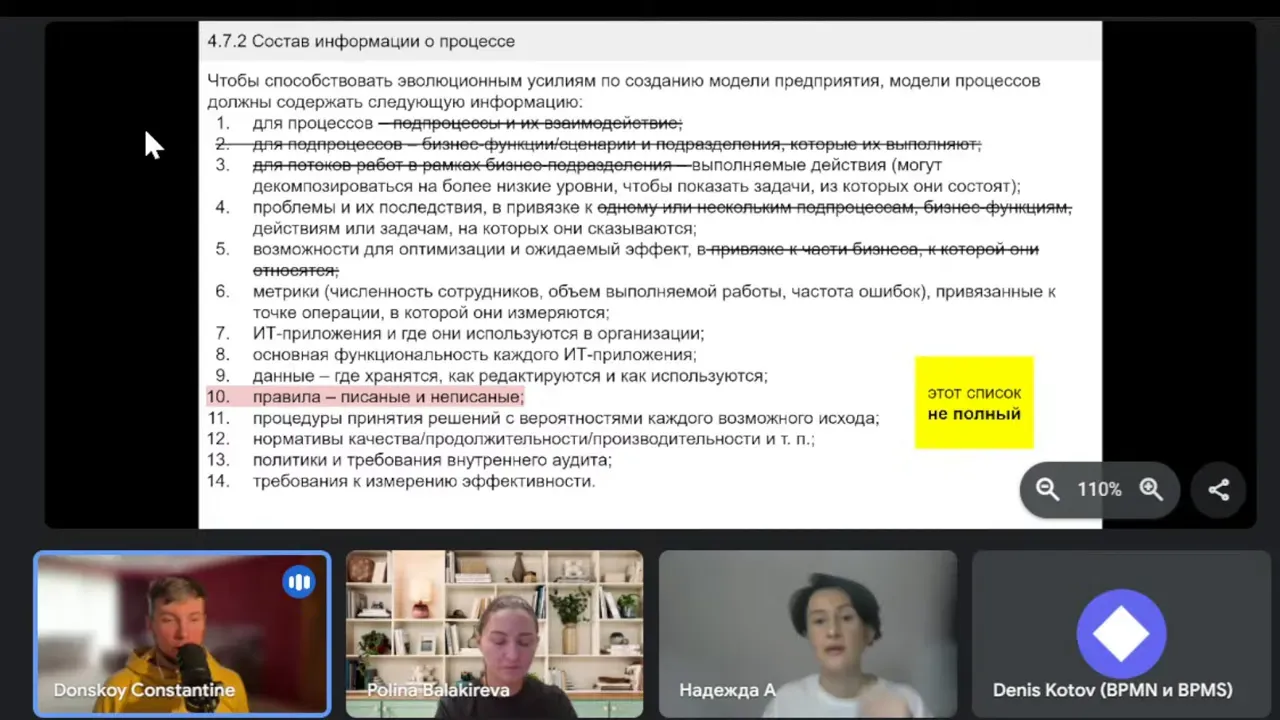

ABPMP предлагает набор информации для процессов — около 14 пунктов (включая входы/выходы, метрики, риски, роли, IT-контекст и т.д.). Мы советуем: собирать не всё подряд, а то, что нужно для достижения поставленных целей. Но важно понимать, что большая часть информации живёт в связанных реестрах, а не только в диаграммах.

Что обязательно фиксировать:

• Цель процесса и ключевые показатели (KPI).
• Входы/выходы и значение для клиента (результат, value).
• Ответственные роли: владелец процесса, менеджер процесса, исполнители.
• IT-контекст: системы, интеграции, доступ к данным.
• Ключевые бизнес-правила и DMN-модели (если применимо).
• Требования внутреннего контроля, нормативы, SLA.
• Возможности оптимизации и сценарии вариативности.

Мы уже сталкивались с проектами, где одни и те же процессы оказывались на разных уровнях (3–5), потому что никто не зафиксировал границы уровней и правила декомпозиции. Поэтому мы рекомендуем:

1. Сформировать шаблоны для реестра процессов (metadata), где ясно указаны обязательные поля.
2. Определить ответственных за заполнение и валидацию данных.
3. Связать модели с реестрами — диаграмма должна ссылаться на уникальный идентификатор процесса в реестре.

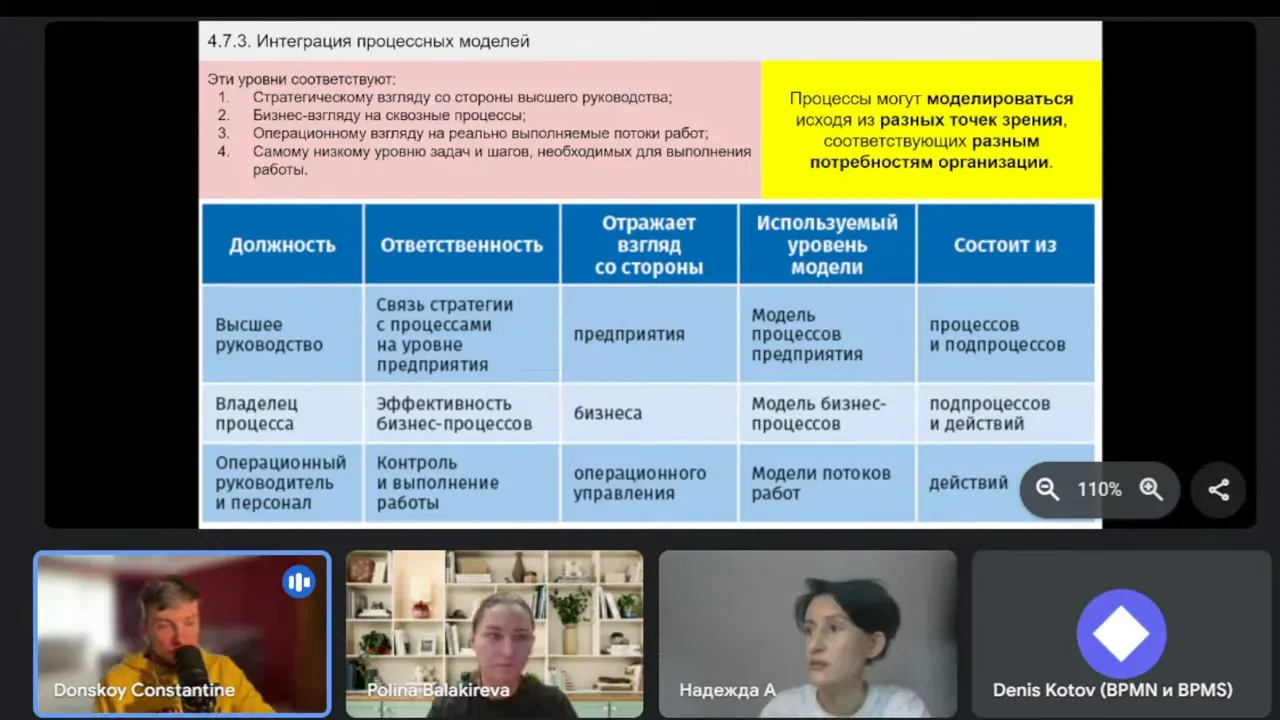

Проектируем интеграцию моделей — как связать уровни и области

Одной из ключевых ошибок является отсутствие связей между уровнями. Мы моделируем стратегию в вакууме, а затем отдельные BPMN-диаграммы в операционной команде — без «склейки». Уровни процессных моделей, стандарт моделирования — обязаны задавать правила интеграции:

• Как сквозной процесс декомпозируется на операционные процессы.
• Как call-activity в BPMN ссылается на другой процесс (use of Call Activity) и как это отражается в реестре.
• Как бизнес-правило из DMN применяется в нескольких процессах и где хранится его версия.
• Как IT-системы и интерфейсы связаны с шагами процесса (mapping step -> system).

На практике мы внедряем следующую простую технику:

1. Каждому процессу присваиваем уникальный код и версию.
2. В каждом call-activity указываем код целевого процесса и версию (или ссылку на реестр).
3. В реестре ведём таблицу связей: процесс — связанный процесс — тип связи (декомпозиция, вызов, reuse).
4. В IT-архитектуре — маппинг: шаг процесса -> сущность данных -> сервис/приложение.

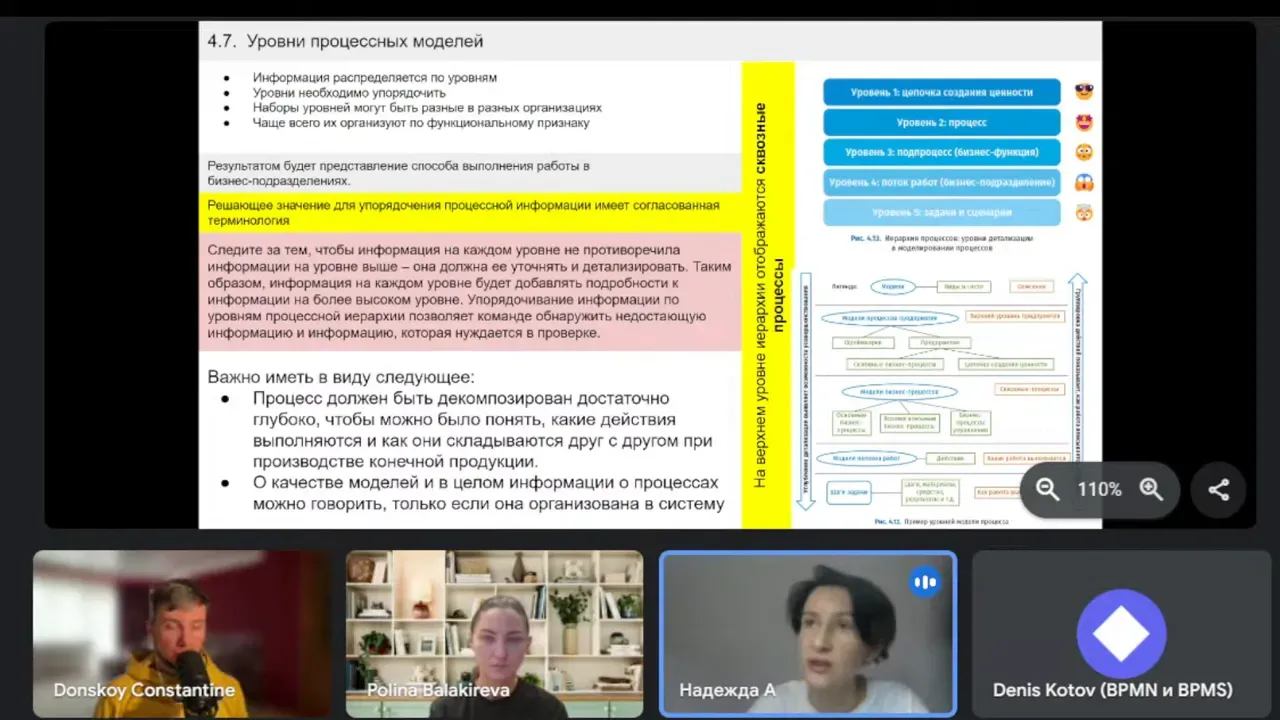

Назначаем ответственность — владельцы, менеджеры, исполнители

Одна из горячих тем нашего обсуждения — кто отвечает на каждом уровне. Мы вводим три роли для контроля ответственности:

• Владелец процесса (Process Owner) — отвечает за результат процесса на уровне цепочки (обычно руководитель направления).
• Менеджер процесса (Process Manager) — отвечает за управление и улучшение процесса, координацию между подразделениями.
• Исполнитель (Executor) — выполняет конкретные операции и транзакции.

Важно понять, что ответственность не перекладывается только на «низ» организации. Если у нас есть через-процессная цепочка, владелец цепочки отвечает за результат, а менеджеры отдельных процессов — за операционную устойчивость и изменения. Это помогает избежать конфликта ролей и неясности при внедрении изменений.

При этом мы рекомендуем фиксировать роли и зоны ответственности в реестре процессов и указывать их в диаграммах (например, в swimlanes). Без такого жесткого описания «уровни процессных моделей, стандарт моделирования» лишается смысла — диаграммы останутся декоративными.

Определяем подход к детализации — как избежать чрезмерной раздробленности

Частая проблема — слишком много уровней детализации или, наоборот, смешение уровней в одной диаграмме. Мы рекомендуем принцип «один уровень детализации на модель»: каждая диаграмма должна быть читабельной для своей аудитории.

Практическая инструкция:

1. Опишите цель диаграммы: для кого и зачем она делается.
2. Выберите уровень и нотацию согласно стандарту моделирования.
3. Не смешивайте стратегические элементы и детальные операции в одной диаграмме.
4. Используйте call-activity и ссылки на другие модели вместо того, чтобы вмещать всё в одну диаграмму.
5. Документируйте допустимую глубину (сколько уровней вложенности) и размер диаграммы (максимум X блоков на диаграмму).

Если мы строго следуем этим правилам, вероятность того, что одна и та же сущность попадёт на разных уровнях, резко понижается. А значит, уменьшается путаница в управлении.

Встраиваем правила и бизнес-логики — DMN и бизнес-правила

Один из пунктов списка ABPMP — бизнес-правила и их формализация. В реальности многие решения и правила живут в головах людей и в устаревших документах. Мы настаиваем: важные правила должны быть формализованы и, по возможности, вынесены в DMN-модели или в реестр правил.

Почему это важно:

• Правила, описанные отдельно, легко переиспользовать в нескольких процессах.
• Их проще тестировать, версионировать и согласовывать с контролем качества.
• DMN делает логику прозрачной, а не рассеянной по множеству диаграмм и инструкций.

Примеры практических правил:

• Если сумма договора < 50 млн, то автоматическая проверка; иначе — ручное согласование.
• Клиент VIP — применять отдельную логику обработки запроса.
• Для кредитной заявки требуется N документов; если нет — запросить дополнительно с заданными SLA.

Мы обычно рекомендуем начать с выделения 5–10 ключевых правил и их формализации, а затем постепенно расширять покрытие.

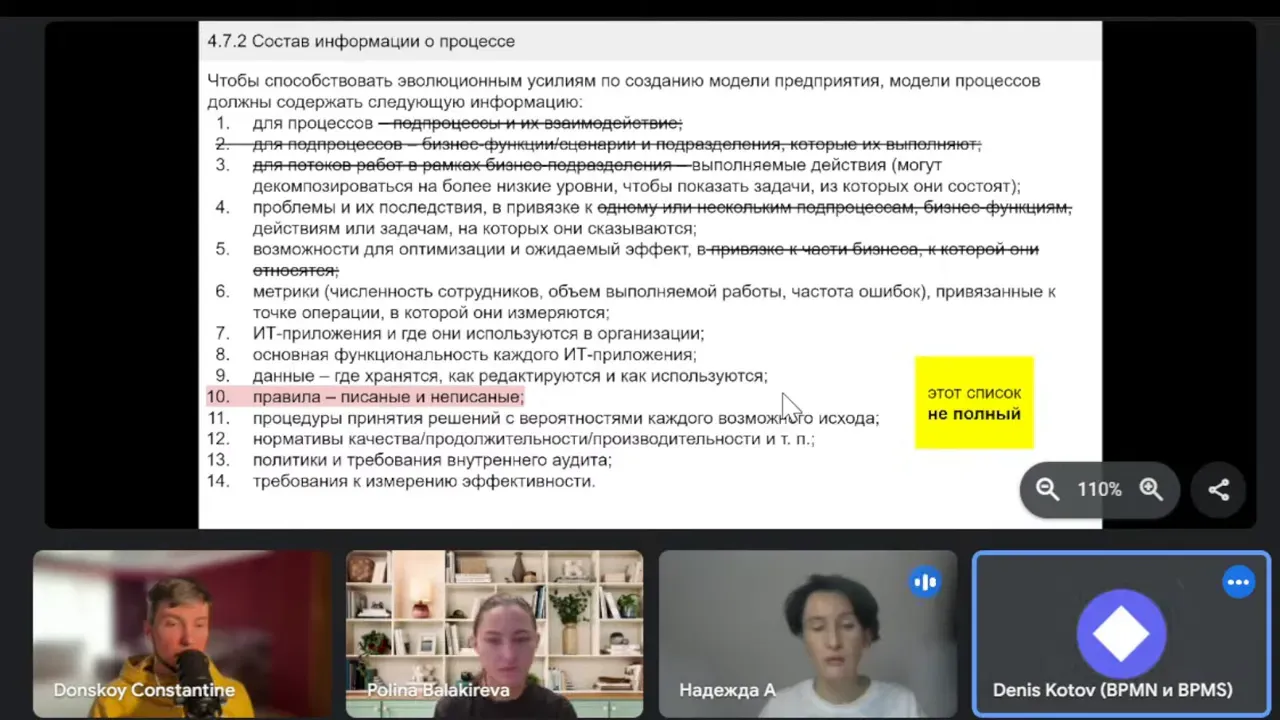

Планируем изменение и оптимизацию — метрики, симуляции, вариативность

Описывая процессы, важно закладывать возможность их изменения и оптимизации. Среди пунктов ABPMP — анализ вероятностей исходов, возможность симуляции и оценка эффекта оптимизаций. Мы советуем:

1. Определить ключевые метрики (throughput, cycle time, SLA, error rate) и привязать их к процессу.
2. Для критичных процессов проводить симуляции (что произойдёт при увеличении входного потока на X%?).
3. Фиксировать варианты (scenarios) и вероятность их возникновения, если это важно для принятия решений.
4. Описать методы вариативности: альтернативные маршруты, fallback, ручное вмешательство.

Если мы моделируем вероятность перехода A->B = 30% и A->C = 70%, это нужно не для красоты, а чтобы проводить нагрузочные и финансовые расчёты. Симуляция особенно полезна для узких мест и процессов с большим потоком транзакций.

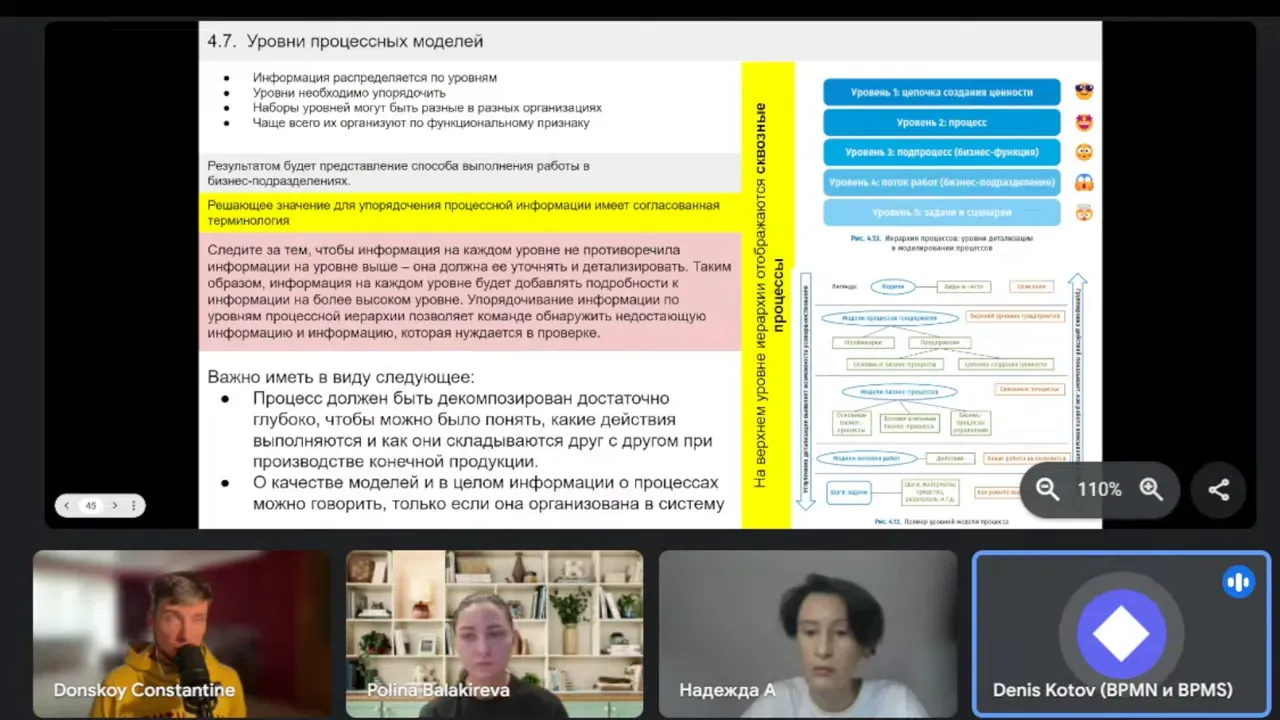

Автоматизация и повторное использование — BPMS и компоненты

Если ваша цель — автоматизация, то мы должны проектировать процессы так, чтобы части можно было переиспользовать. В BPMS это — библиотечные процессы, сервисы, шаблоны. Уровни процессных моделей, стандарт моделирования в этой ситуации включают правила наименования, структуры и границ переиспользуемых компонентов.

Практические рекомендации:

• Выделяйте повторяющиеся наборы действий в реиспользуемые subprocess / callable processes.
• Стандартизируйте интерфейсы между процессами (входные/выходные данные, форматы).
• Фиксируйте ответственность за библиотечные компоненты и процесс их изменения.
• Автоматически генерируйте маппинг шагов -> сервисов в реестр IT для поддержки архитектуры.

Внедряем управление изменениями и контроль — кто отвечает за поддержку

Модель процессов — это не разовая работа. Нужно организовать управление изменениями, версионирование, поддержку документации и аудит. Мы рекомендуем:

1. Установить регламент изменения моделей (workflow согласований, роли, сроки).
2. Вести журнал изменений и версионирование диаграмм и связанных артефактов.
3. Определить процесс аудита и внутреннего контроля (кто, когда и как проверяет соответствие).
4. Периодически пересматривать модель и её соответствие реальным операциям (например, раз в год для критичных процессов).

Без управляющего механизма любые прекрасные стандарты моделирования быстро устареют и перестанут отражать реальность.

Избегаем частых ошибок — наши наблюдения и предупреждения

Из нашего опыта и обсуждения вытекают типичные ошибки:

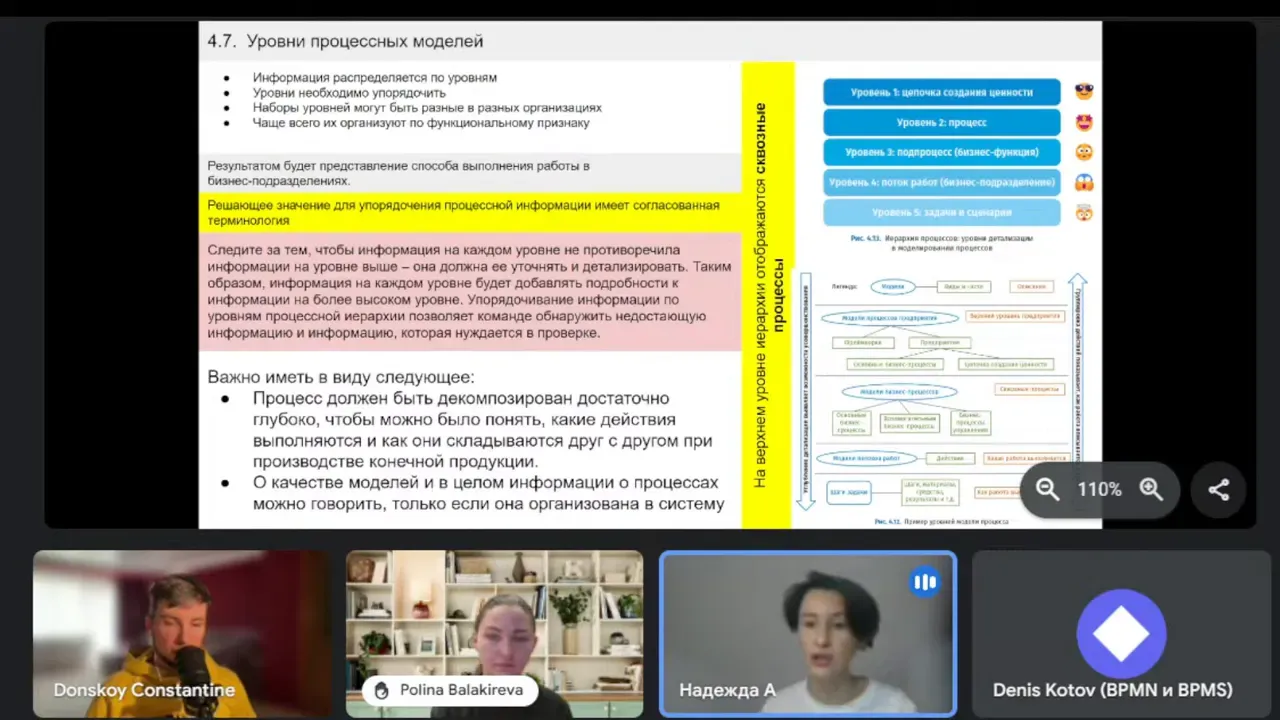

• Создание множества абстрактных групп и «уровней», которые никто не поддерживает.
• Отсутствие чёткой цели у диаграммы (кому она нужна и почему).
• Смешение уровней детализации в одной диаграмме.
• Непроработанные бизнес-правила и их рассредоточение.
• Отсутствие привязки моделей к реестрам и IT-архитектуре.
• Нет управления изменениями и версионирования.

Мы рекомендуем системно подходить к моделированию и помнить, что «уровни процессных моделей, стандарт моделирования» — не догма, а инструмент. Инструмент, который работает только при корректной настройке под вашу организацию.

Примеры из жизни — как мы делали и что получилось

Ниже приведены выжимки из реальных кейсов, которые иллюстрируют наши подходы.

Кейс A: Банк — автоматизация кредитного процесса

Проблема: множество ручных шагов, разрозненные правила, низкая прозрачность SLA.

Решение:

• Выделили три уровня: стратегический (кредитная политика), сквозной (от заявки до выдачи), операционный (шаги рассмотрения заявки).
• Перенесли правила в DMN, связали с BPMN-процессами.
• В BPMS выделили callable-процессы для повторных шагов (валидация документов, скоринг).
• Внедрили реестр процессов, где каждому процессу присвоен код и владелец.

Результат: уменьшение среднего времени рассмотрения заявки на 30%, повышение прозрачности ответственности и снижение ошибок.

Кейс B: Производственная компания — цепочка поставки

Проблема: несогласованность между закупками, производством и логистикой, частые сбои при пиковых нагрузках.

Решение:

• Собрали value stream map и выделили сквозные процессы.
• Определили критичные точки и метрики (lead time, запас на складе).
• Смоделировали сценарии и провели симуляцию пиковых нагрузок.
• Разработали механизмы вариативности (автоматический переключатель поставок, запас безопасности).

Результат: снижение простоев на 22% и оптимизация запасов.

Как документируем стандарт моделирования — минимальный набор правил

Стандарт моделирования должен быть доступным и применимым. Мы рекомендуем фиксировать минимум правил в одном документе:

• Назначение и аудитория каждого уровня.
• Применяемые нотации и примеры шаблонов для каждой нотации.
• Правила именования процессов, событий, ролей и артефактов.
• Минимальный набор метаданных для реестра процессов (код, владелец, KPI, IT-система).
• Правила декомпозиции (критерии перехода между уровнями).
• Правила версионирования и утверждения изменений.

Документ должен быть живым и регулярно пересматриваться. Это не свод идей, а рабочий инструмент, который помогает внедрять и поддерживать архитектуру процессов.

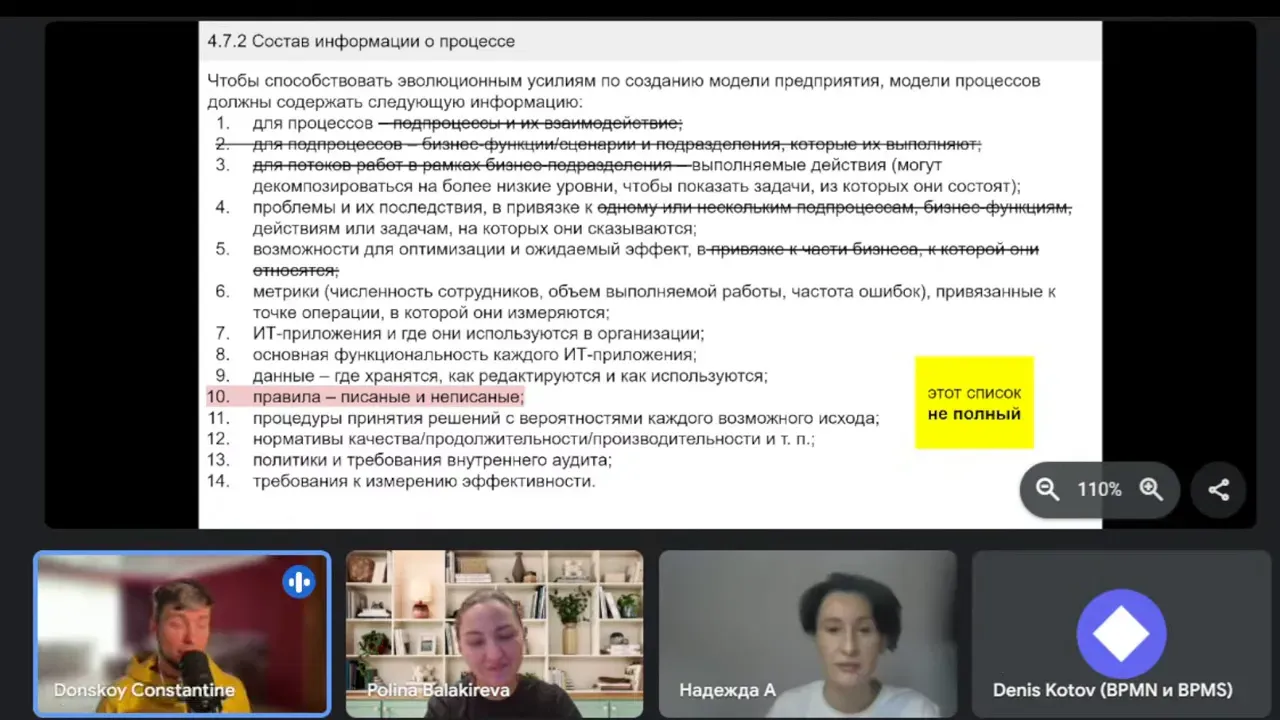

Что делать, если CBOK кажется слишком философским — практический чек-лист

Мы часто слышим, что CBOK содержит много философии и мало практики. Вот чек-лист, который поможет превратить теорию в практику:

1. Определить 1–2 приоритетных потока создания ценности и сфокусироваться на них.
2. Согласовать 3–5 уровней и зафиксировать их в стандарте моделирования.
3. Выделить минимум метаданных (код, владелец, цель, KPI, система).
4. Формализовать 5 ключевых бизнес-правил в DMN.
5. Создать реестр вызовов (call-activities) и связать диаграммы через коды.
6. Запустить пилот в одном подразделении и измерить эффект.

Такая пошаговая трансформация превращает «уровни процессных моделей, стандарт моделирования» из абстрактного набора рекомендаций в работающий инструмент.

FAQ — Часто задаваемые вопросы

В: Сколько уровней моделирования нам нужно?

О: Минимум два уровня — стратегический и операционный. Практически рекомендуем 3–4 уровня: стратегический, сквозной, операционный и технический/инструкционный. Главное — зафиксировать, что означает каждый уровень и не смешивать их.

В: Обязателен ли BPMN на всех уровнях?

О: Нет. BPMN отлично подходит для операционного и сквозного уровней. На стратегическом уровне проще использовать value stream map или упрощённые блок-схемы. Для правил — DMN. Стандарт моделирования должен описать, где что применяется.

В: Как избежать ситуации, когда один и тот же процесс появляется на разных уровнях?

О: Пропишите правила декомпозиции и присваивайте уникальные идентификаторы. Используйте call-activity и ссылки на реестр вместо дублирования. Введите контроль версий и владельцев.

В: Что делать с бизнес-правилами, которые неформализованы?

О: Начните с формализации ключевых правил в DMN или простых таблицах решений. Связывайте правила с процессами и держите их в реестре. Это позволит переиспользовать и тестировать логику.

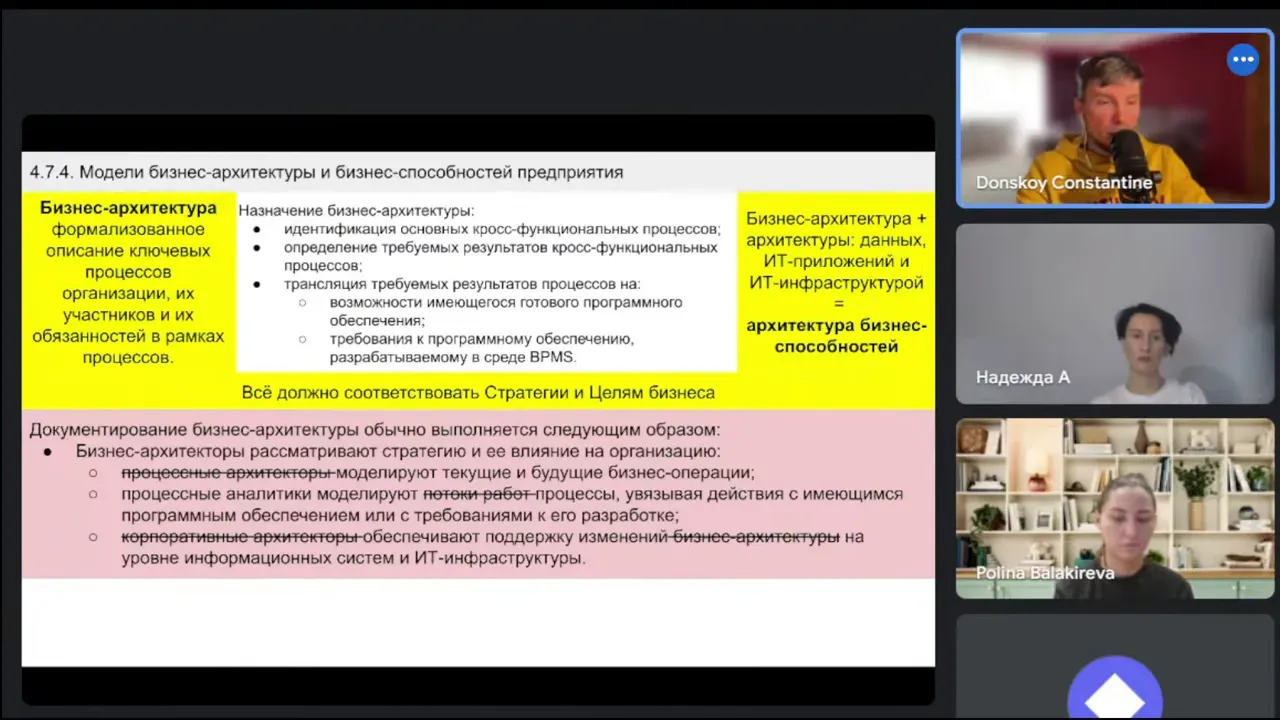

В: Как привязать процессы к IT-архитектуре?

О: В реестре процессов заведите поля: «система-источник», «интеграционные интерфейсы», «ответственный IT». Сделайте mapping шаг -> сущность данных -> сервис. Это упростит оценку влияния изменений.

В: Как часто пересматривать модель процессов?

О: Рекомендуем для критичных процессов — минимум 2 раза в год, для остальных — раз в год или при серьёзных изменениях. Важно — не реже, чем меняется бизнес или IT-ландшафт.

В: Нужно ли включать в модели вероятность исходов и симуляцию?

О: Если процесс зависит от распределения потоков и влияние этого критично, да — моделирование и вероятностные сценарии полезны. В большинстве ситуаций достаточно качественного анализа и нескольких сценариев.

В: Как организовать обучение сотрудников работе со стандартом моделирования?

О: Обучать нужно не только инструктировать по нотации. Делайте воркшопы с практическими кейсами, шаблонами и примерами «как делать правильно». Назначьте кураторов и создайте центр компетенций.

Заключение — как начать прямо сейчас

Подведём итоги. Если вам нужна практика, а не философия, начните с малого:

1. Определите цель: зачем вам нужны уровни процессных моделей, стандарт моделирования.
2. Согласуйте 3–4 уровня и опишите назначение каждого.
3. Закрепите нотации и минимальные правила (шаблоны, метаданные, наименование).
4. Создайте реестр процессов и начните с 1–2 приоритетных потоков ценности.
5. Формализуйте ключевые бизнес-правила и привяжите IT-системы.
6. Внедрите управление изменениями и назначьте владельцев.

Мы убеждены: уровни процессных моделей и стандарт моделирования работают, когда они служат реальным потребностям бизнеса. Книга ABPMP CBOK даёт структуру и идеи — но трансформировать это в результат нужно каждому в своём контексте. Мы рекомендуем подход «пример — пилот — масштабирование» и готовы помочь вам пройти все этапы.

Если у вас остались вопросы или вы хотите обсудить свой кейс — пишите. Мы, как сообщество практиков, всегда за живое обсуждение и обмен опытом.
