Урок 5: BPMN для начинающих. Базовые элементы (2/3)

Я не сказал вам всей правды — в BPMN для чайников символов немного больше. Сегодня обсудим оставшиеся базовые элементы и особенности их применения.

Это большое письмо. Крепитесь.

В статье меньше информации о символах, чем в видео. Смотрите их, только если решили максимально проникнуть в мир BPMN :)

Уточняем базовые символы

Действия

Действия бывают двух видов: задача и подпроцесс.

№	Тип	Название	Как выглядит	Зачем нужно
1	Действие	Задача		Отражает часть работы конкретного исполнителя. Задача не может быть разделена, она атомарна
2	Действие	Подпроцесс		Отражает большую часть работы
3	Действие	Пользовательская задача		Отражает задачу, как правило выполняемую с помощью BPMS-системы
4	Действие	Сервисная задача		Отражает вызов некоторого внешнего сервиса или программы

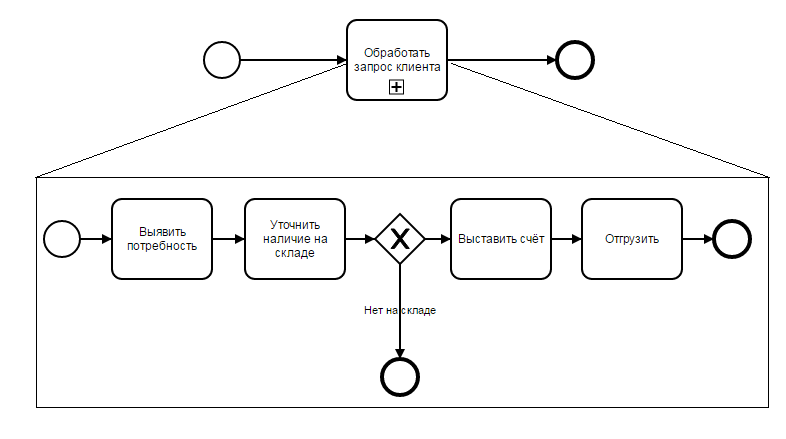

Подпроцессы помогают экономить пространство на схеме и декомпозировать, т.е. разделять на части большие процессы.

События

События бывают трёх видов: стартовое, промежуточное и завершающее.

№	Тип	Название	Как выглядит	Зачем нужно
1	Событие	Стартовое событие		Показывает, что что-то случилось, и нужно начать процесс
2	Событие	Стартовое событие по времени		Показывает, что пришло конкретное время (или прошёл интервал времени) и пора начать процесс
3	Событие	Стартовое событие по сообщению		Показывает, что пришло сообщение от участников взаимодействия и пора начать процесс
4	Событие	Промежуточное событие		Показывает, что что-то случилось, но делать ничего особенного не нужно
5	Событие	Завершающее событие		Показывает, что что-то случилось и процесс нужно завершить
6	Событие	Завершающее событие отправки сообщения		Показывает, что нужно завершить процесс и отправить сообщение участнику взаимодействия
7	События	Терминальное завершающее событие		Показывает, что нужно завершить процесс и любые прочие действия в процессе немедленно

Шлюзы

Шлюзы бывают двух видов: исключающий и параллельный.

№	Тип	Название	Как выглядит	Зачем нужно
1	Шлюз	Исключающий шлюз		Разделяет работу исключительно на 1 поток
1	Шлюз	Параллельный шлюз		Распараллеливает работу на все исходящие потоки

Артефакты

Эти штуки улучшают читаемость схем.

№	Тип	Название	Как выглядит	Зачем нужно
1	Артефакт	Текстовая аннотация		Даёт информацию к одному элементу

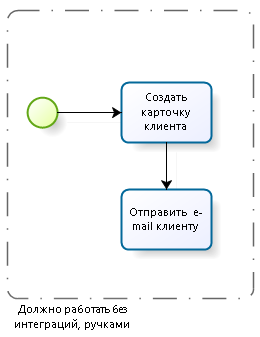

2	Артефакт	Группа		Даёт информацию к группе элементов
3	Артефакт	Объект данных		Показывает, какая информация создаётся в процессе
4	Артефакт	Хранилище данных		Представляет механизм для действий по получению или обновлению данных, которые хранятся независимо от процесса

Потоки

Потоки используются для передачи работы или информации между участниками процесса.

№	Тип	Название	Как выглядит	Зачем нужно
1	Объект соединения	Поток управления		Последовательность выполнения работ
2	Объект соединения	Поток сообщений		Передача информации между процессами
3	Объект соединения	Ассоциация		Привязка артефактов к элементам процесса
