BPM CBOK. Практическое руководство по VAD, SIPOC и имитации процессов

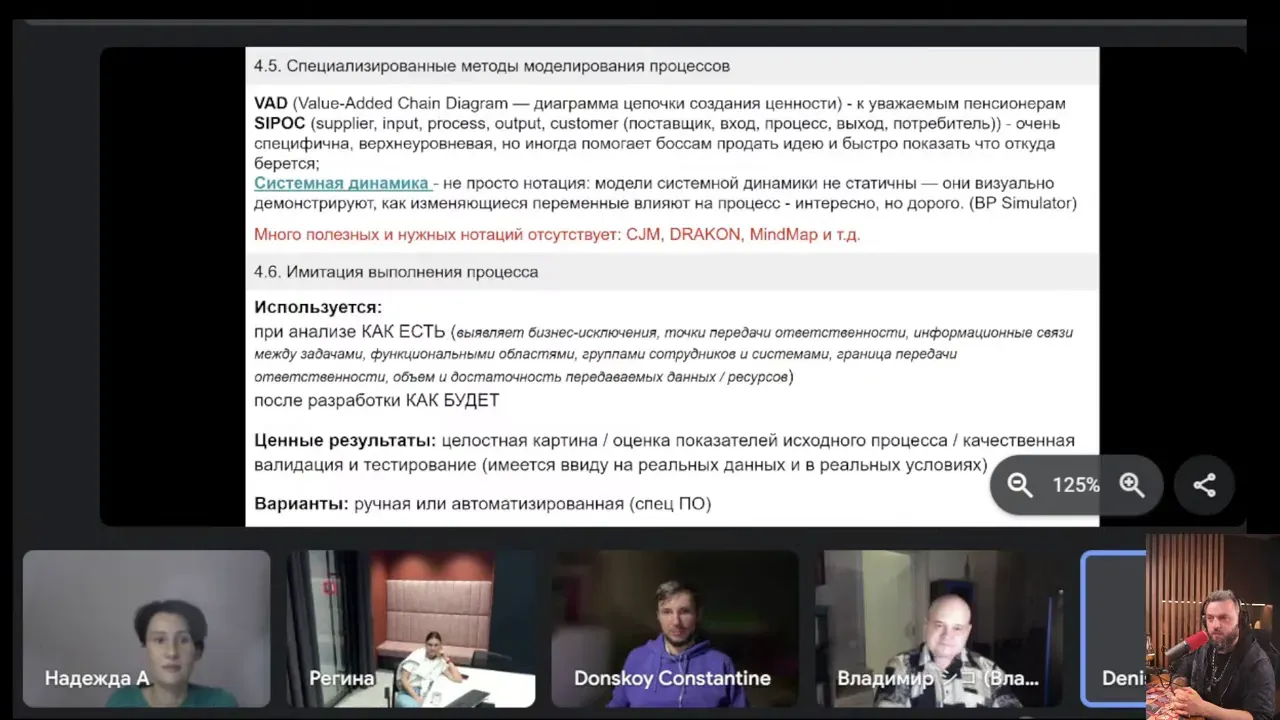

Что такое специализированные методы моделирования и зачем их знать

Прежде чем бросаться в таблицы и диаграммы, важно понять, какие именно инструменты рассматриваются как «специализированные методы моделирования» и почему они появились в CBOK. В общем смысле, это набор подходов, которые служат дополнительными уровнями абстракции или ускоренной сборки знаний о бизнесе:

• Value Added Chain (VAD) — диаграмма цепочки создания ценности;
• SIPOC — простая табличная схема «Поставщик — Вход — Процесс — Выход — Потребитель»;
• Системная динамика — визуальные и симуляционные модели динамики системы;
• Ручная имитация и автоматизированное имитационное моделирование (симуляции, цифровые двойники).

Все эти методы имеют свои сильные и слабые стороны. Мы в клубе часто шутим, что книги по этим темам читать скучно, но на практике инструменты дают либо «вид сверху» для топ-менеджмента, либо рабочий способ договориться в проекте. Главная цель этой статьи — показать, как их применять по шагам и как решать реальные практические задачи с их помощью.

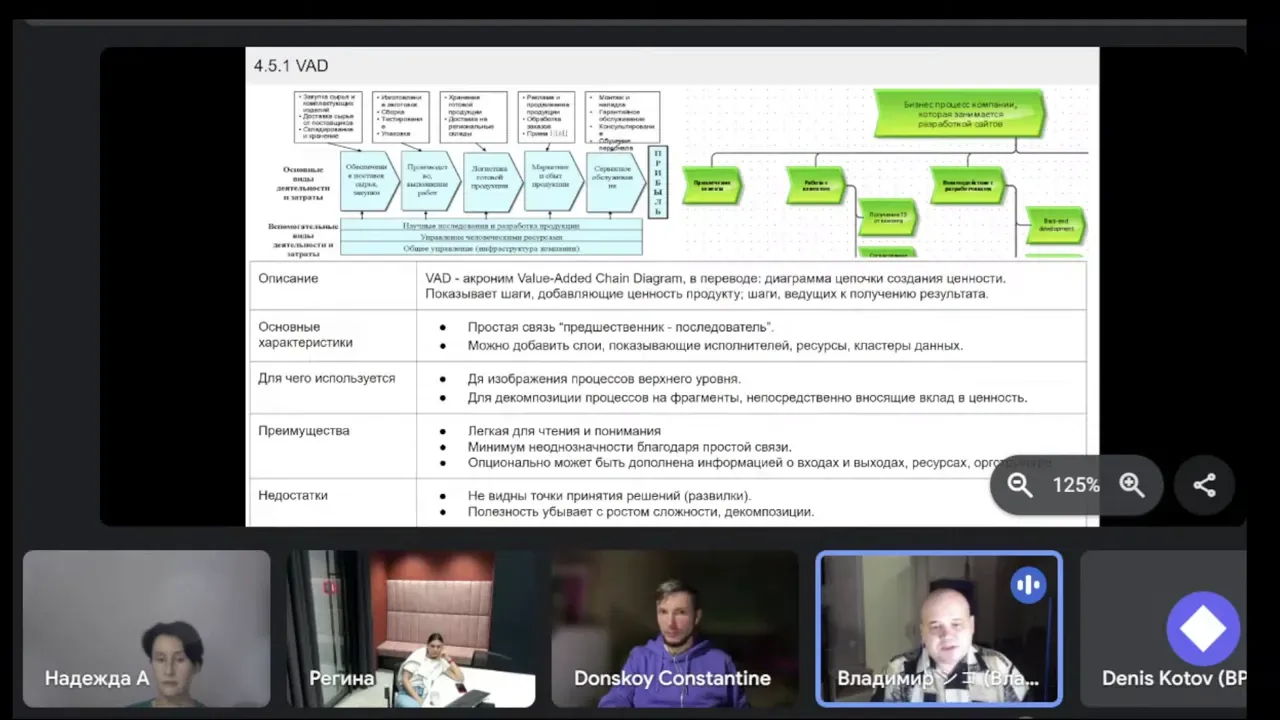

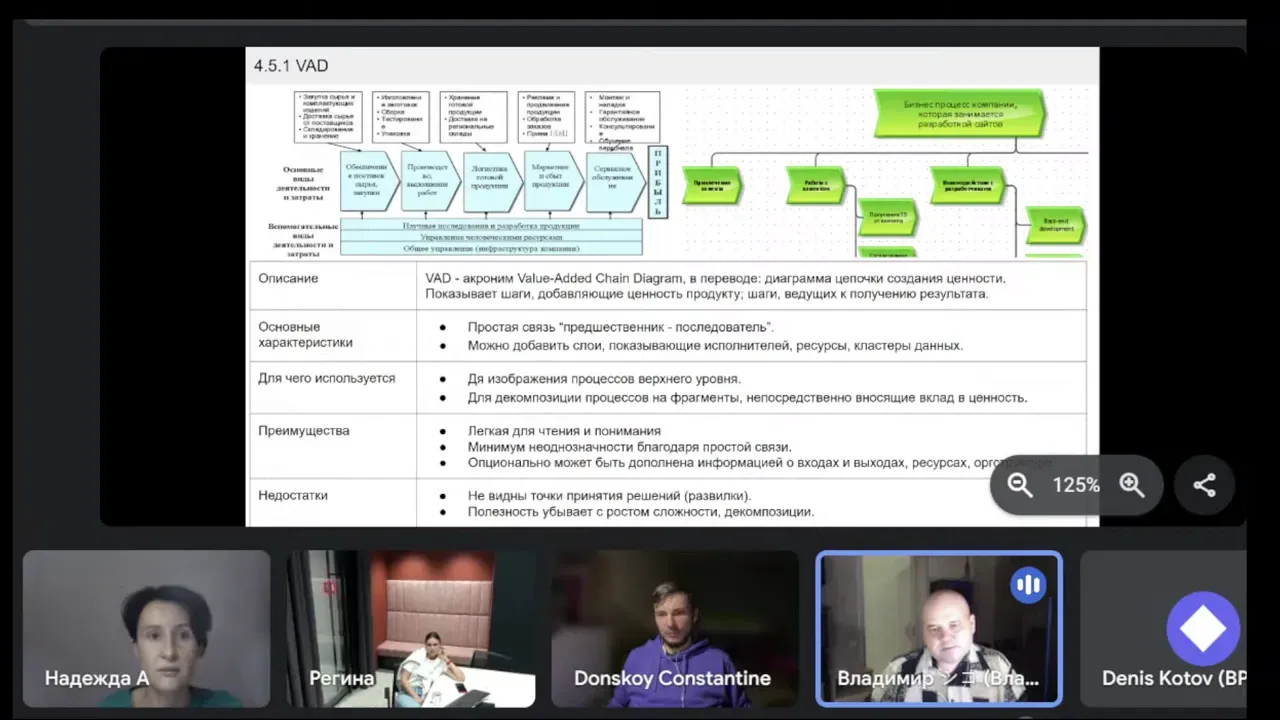

Как применять Value Added Chain (VAD) — когда он полезен и как его строить

Value Added Chain (VAD) — это диаграмма, которая показывает шаги, добавляющие ценность продукту или услуге. VAD идеально подходит для верхнеуровневого описания бизнеса и для визуализации структуры деятельности компании на «высоте полета»:

• Он показывает последовательность основных видов деятельности — без ветвлений, в виде цепочки.
• Можно добавить дополнительные слои: исполнители, ресурсы, кластеры данных и затраты.
• Хорош для того, чтобы показать руководству «из чего состоит бизнес».

Как мы говорили в нашем обсуждении, основные характеристики VAD — простота, наглядность, минимум нотационных требований. Но у этого подхода есть и ограничения: он плохо показывает точки принятия решений, разветвления, сложные взаимодействия между процессами. Чем глубже декомпозируем VAD, тем больше он теряет читабельность.

Как строить VAD по шагам (практический рецепт):

1. Определите границы: что вы хотите показать — продуктовую цепочку, бизнес-модель или топовые функции.
2. Соберите список основных видов деятельности (например: закупки → производство → продажи → сервис).
3. Разместите их в линейной последовательности — главный фокус на ценности, которую получает клиент.
4. Добавьте вспомогательные функции внизу (R&D, управление ресурсами, общая администрация).
5. Опционально добавьте слои исполнителей и затрат для визуализации ответственности и затратности.

Практические советы и подводные камни:

• Не пытайтесь поместить в VAD детальную логику или метрики. VAD — это «карта для топа», а не подробная инструкция для исполнителя.
• Когда начинают прилеплять владельцев, метрики и дополнительные стрелки, диаграмма быстро превращается в нечитаемую мешанину. Если вам нужна детальная информация — используйте таблички или BPMN/IDF.
• VAD полезен, когда нужно договориться о структуре и владельцах на начальном этапе трансформации бизнеса.

Цитата из нашего обсуждения: «Для топов — отлично: видят, из чего состоит бизнес. Для практической работы — часто недостаточно». Именно так: VAD — инструмент коммуникации, а не контроля исполнения.

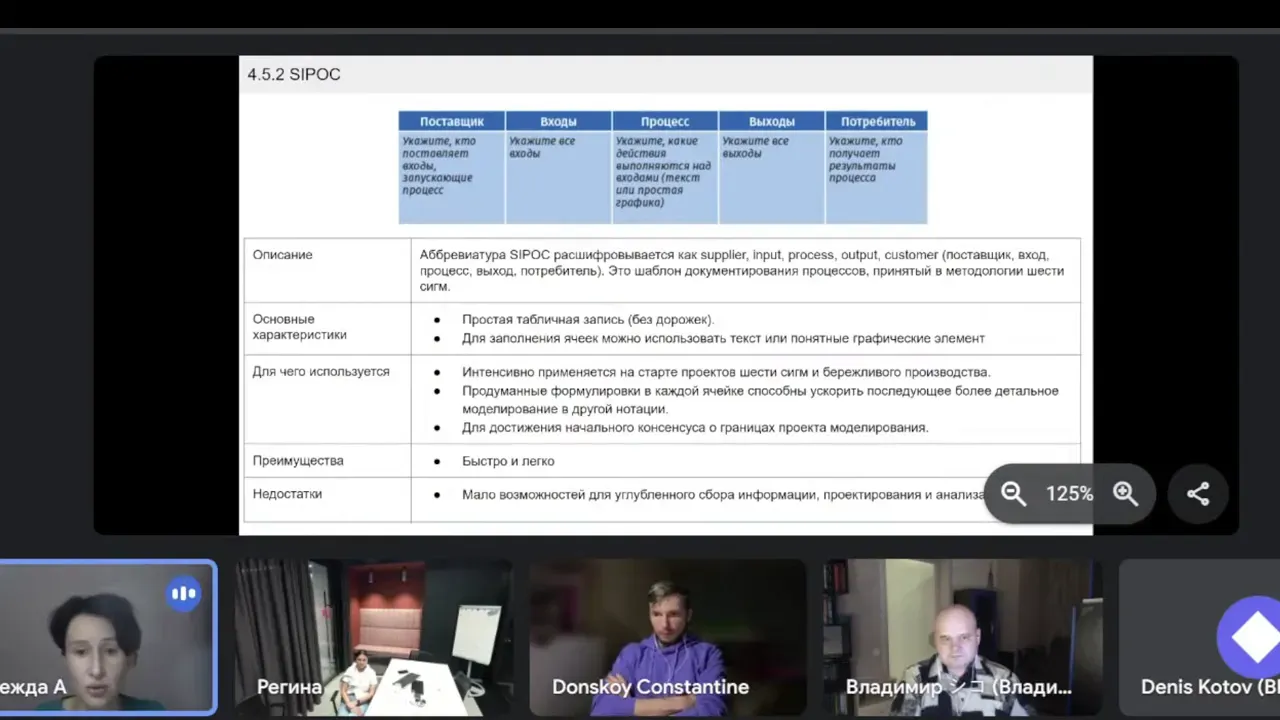

SIPOC — быстрый структурный старт проекта

SIPOC — проверенный временем инструмент для первичного структурирования процесса. Он прекрасно подходит для старта обследования процессов, чтобы зафиксировать границы, входы, выходы и потребителей. Мы используем его как «быструю карту» перед тем, как углубляться в нотации уровня BPMN или EPC.

Как построить SIPOC (практические шаги):

1. Определите процесс и его границы (например: Прием заказа → Выполнение → Отгрузка).
2. Заполните столбцы: Поставщик — Вход — Процесс — Выход — Потребитель.
3. На входах указывайте не только материалы, но и документы, события, уведомления.
4. На выходах фиксируйте продукты, документы и информационные артефакты, которые передаются дальше.
5. Согласуйте таблицу с исполнителями — это самый важный шаг: люди часто понимают материал иначе, чем думают аналитики.

Почему SIPOC полезен:

• Он прост для понимания и заполнения даже непрофессионалами.
• Позволяет быстро выявить «белые пятна» — недокументированные продукты и зависимости.
• Можно легко конвертировать из Excel в общую матрицу и проследить цепочки продуктов по компании посредством транспонирования.

Наши практики и кейсы:

• Для крупного энергетического холдинга SIPOC помог за два месяца собрать перечень входов и выходов документов по всей компании — это дало основу для дальнейшего описания процессов и выявления пропавших продуктов.
• Для производственной цепочки SIPOC использовали как инструмент договориться между цехами: кто и в каком виде передает продукт, когда и в каком количестве.
• Мы часто расширяем SIPOC колонкой «Коммерческий продукт» и приоритизируем процессы по важности продукта (матрица Эйзенхауэра), чтобы планировать, какие процессы оптимизировать в первую очередь.

Важно: SIPOC — это стартовый инструмент. Если команда готова работать с BPMN, можно сразу переходить к схемам. Но когда команда неподготовлена или проект в «нулевой» стадии — SIPOC сокращает время на выработку консенсуса.

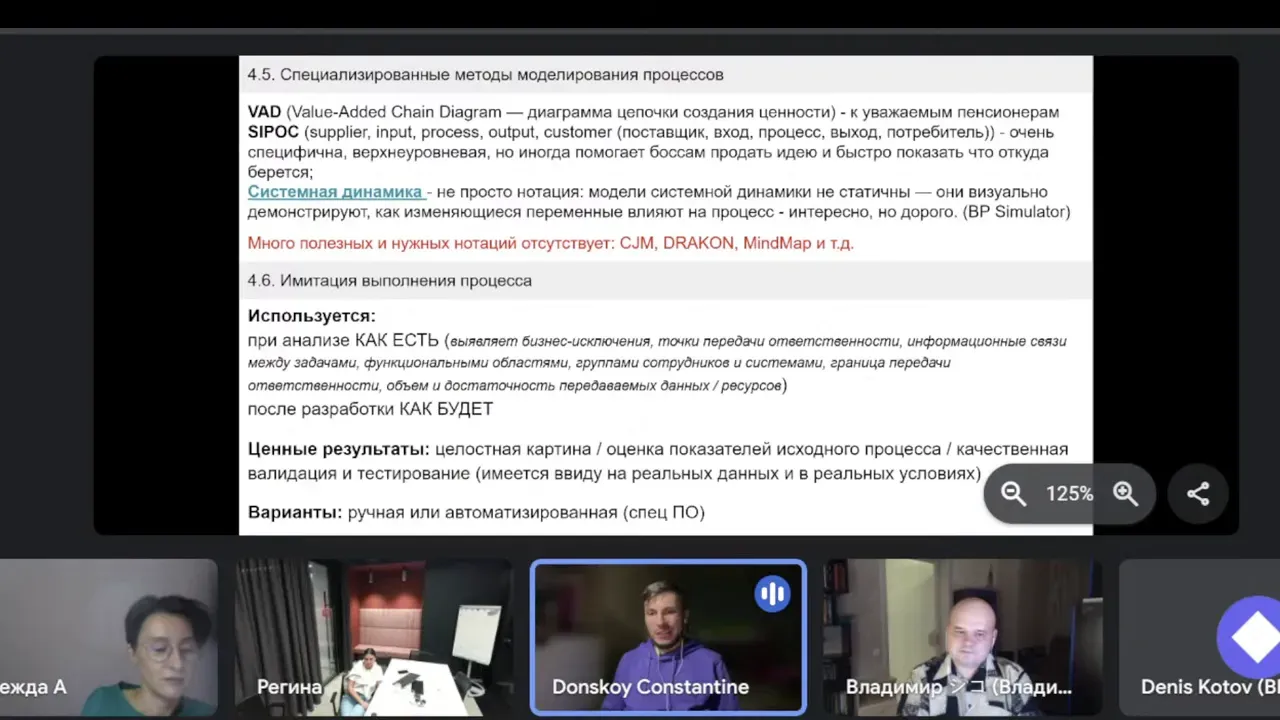

Системная динамика — что это и где её применять

Системная динамика — это подход к моделированию, который фиксирует динамику элементов системы и их взаимосвязей во времени. CBOK включает её как специализированный метод моделирования, хотя в нашем обсуждении возник вопрос: а почему системная динамика отнесена к методам моделирования процессов, если она часто используется как средство контроля (SCADA, MES) и симуляции?

Системная динамика полезна, когда требуется:

• понимать поведение системы во времени (накопление запасов, задержки, обратные связи);
• симулировать влияние политик и изменений на KPI в динамике;
• создавать цифровые двойники для сложных объектов (заводы, склады, нефтяные месторождения).

Ключевые инструменты и практики:

• AnyLogic — один из самых мощных продуктов для системной динамики и имитационного моделирования (мы часто упоминали его как референс).
• BP-симуляторы и кастомные решения — для отдельных кейсов, где не требуется полный цифровой двойник.

Когда не стоит использовать системную динамику:

• когда нужно простое описание процесса для обсуждения с топ-менеджментом — тогда лучше VAD или SIPOC;
• когда нет исходных данных: моделирование требует параметров (время цикла, распределения, стоимость), и без них модель будет бесполезной;
• когда бюджет и сроки не позволяют воссоздать цифровой аналог — подготовка цифрового двойника может занимать месяцы и годы.

Совет: если вы хотите «посмотреть, как будет», а не только «как есть», системная динамика и имитационное моделирование — ваш выбор. Если же нужно быстро договориться о границах и продуктах — SIPOC быстрее.

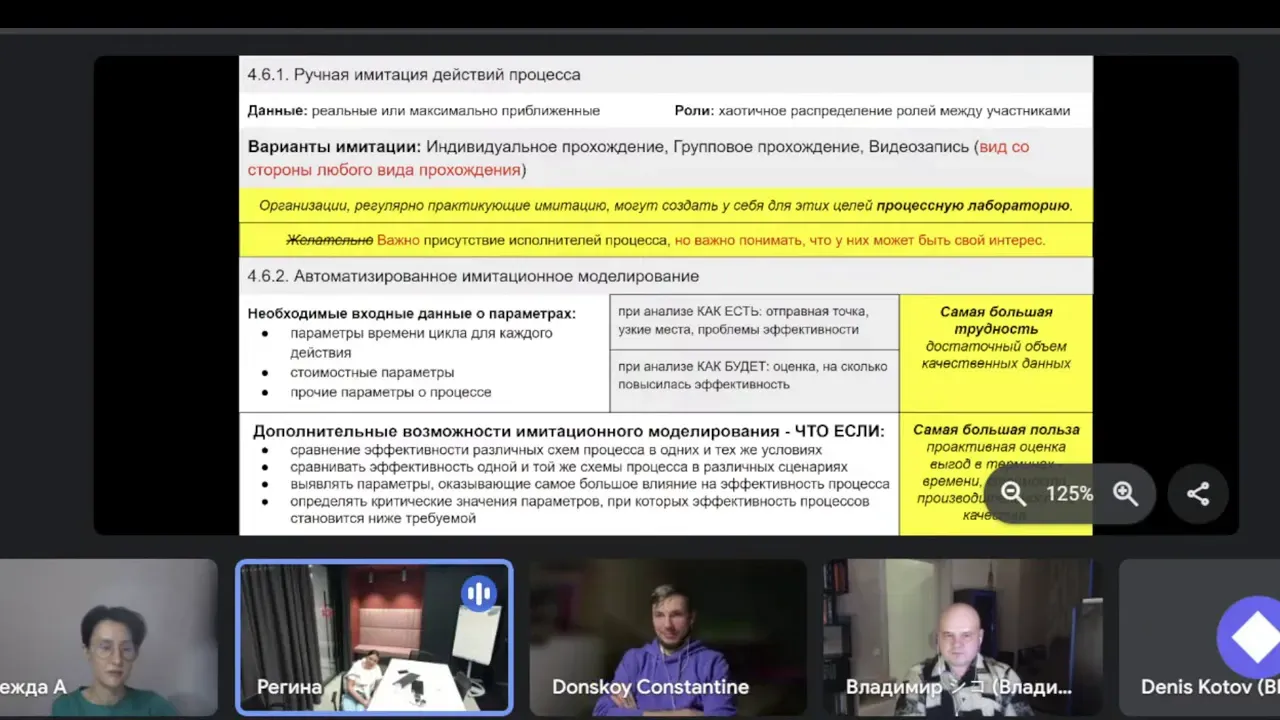

Имитация выполнения процесса — ручная имитация: что это, зачем и как запускать

Ключевая тема нашего руководства — Имитация выполнения процесса, и мы переходим к ней основательно. Ручная имитация процесса — это воспроизведение процесса с реальными исполнителями в контролируемых условиях для того, чтобы понять реальные действия, тайминги, входы/выходы и болезненные точки.

Ручная имитация — это не просто роль-плей: это инструмент глубинной диагностики. Мы привлекаем настоящих исполнителей, фиксируем действия, замеряем циклы, записываем видео и затем анализируем. Часто оказывается, что то, что написано в регламентах, — не то, как люди делают на практике.

Пошаговый план проведения ручной имитации выполнения процесса:

1. Определите цель имитации. Что именно хотим проверить: тайминги, скрипты общения, полноту выходных артефактов, соответствие регламентам?
2. Подберите участников — реальные исполнители, ключевые роли. Чаще всего это не аналитики, а операторы, менеджеры, техперсонал.
3. Подготовьте сценарии: типовые клиентские случаи, исключения, проблемные ситуации.
4. Организуйте запись (видео, аудио, логи). Видео дает набольшую ценность при последующем анализе.
5. Запустите имитацию в реальных или приближенных к реальности условиях (скрипты, интерфейсы, документы).
6. Проводите хронометраж и фиксируйте отклонения от ожидаемого процесса.
7. Соберите обратную связь от участников и проанализируйте записи — выявите узкие места и улучшения.
8. План действий: внедрите правки в процесс, интерфейсы или регламенты и при необходимости повторите имитацию.

Практические кейсы из нашего клуба:

• Мы проводили ручную имитацию при полуантоматизации процесса: собирали сотрудников из регионов, прогоняли процесс от начала до конца и записывали все. Это выявило множество расхождений между моделью и реальностью.

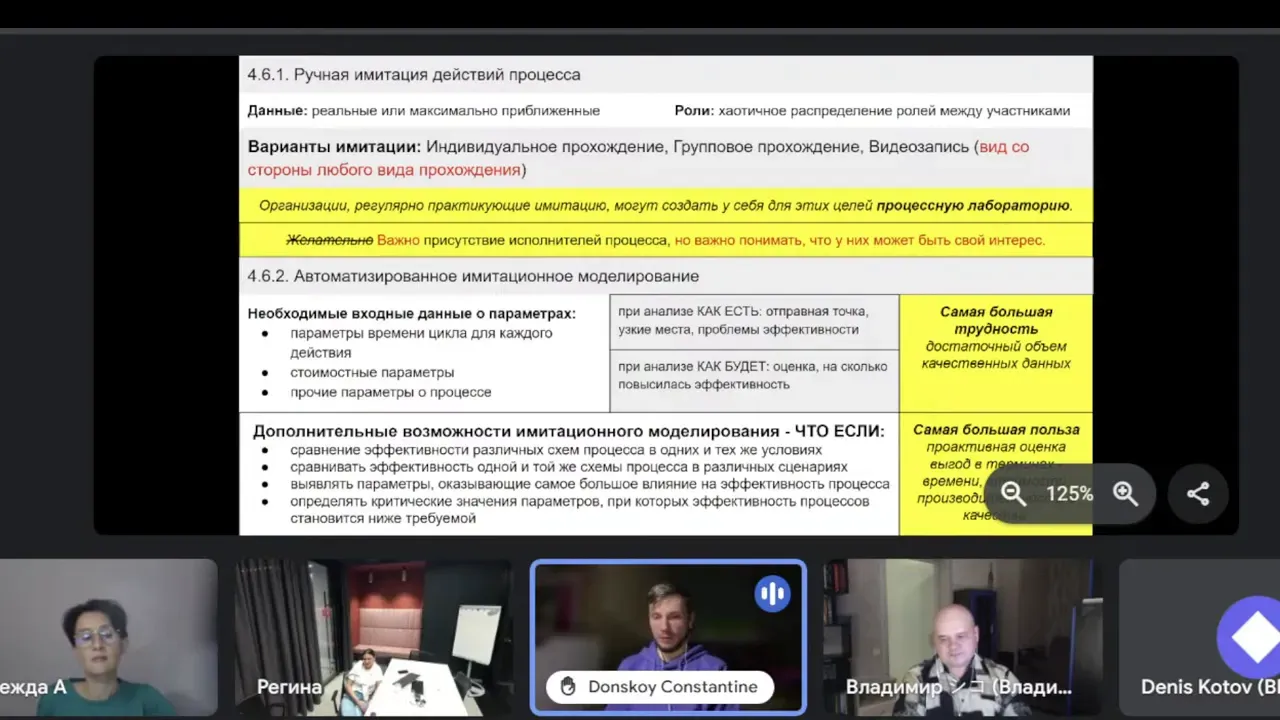

• Gemba и "тень": аналитики садились рядом с бухгалтерами или операторами и наблюдали шаги в системе — это помогло скорректировать хронометражы и понять локальные лайфхаки исполнителей.
• В банковских проектах отправляли аналитиков в колл-центр или курьерам — реальное взаимодействие с клиентом дает неоценимую информацию.

Советы по тщательности и окружению:

• Фиксация видео — обязательна, если вы хотите объективно разбирать вопросы после сессии.
• Не ведитесь на самопрезентацию сотрудников — люди часто идеализируют свою работу; лучше смотреть на фактические действия.
• Ручная имитация — это дешевый и быстрый способ собрать данные о поведении процесса до инвестиций в автоматизацию.

Как мы планируем и анализируем ручную имитацию выполнения процесса

Самый частый вопрос: «Как отличить ручную имитацию от простого теста или тренинга?» Ответ: цель. Если цель — проверить реальное поведение процесса и его параметры, то это имитация. Если цель — прокачать навыки исполнителей — это тренинг. Часто оба процесса пересекаются, но мы должны четко фиксировать цель перед запуском.

Методика анализа:

1. Сравниваем эталонную модель (BPMN, регламент, SIPOC) с фактическими действиями, записанными на имитации.
2. Строим таблицу расхождений: шаг процесса — факт — отклонение — причина — риск — рекомендация.
3. Квантифицируем влияние на KPI: сколько теряется времени, сколько ошибок возникает, какие финансовые потери связаны с расхождениями.
4. Приоритизируем корректировки по матрице влияние/сложность (Эйзенхауэр или MoSCoW).
5. Внедряем quick wins и планируем более сложные изменения.

Мы в клубе часто добавляем к результатам имитации визуальные «истории» — короткие клипы или скриншоты с ключевыми проблемами, чтобы топы быстрее восприняли реальные болевые точки. Эти артефакты помогают довести идею до решения и поддержать инициативу по улучшению.

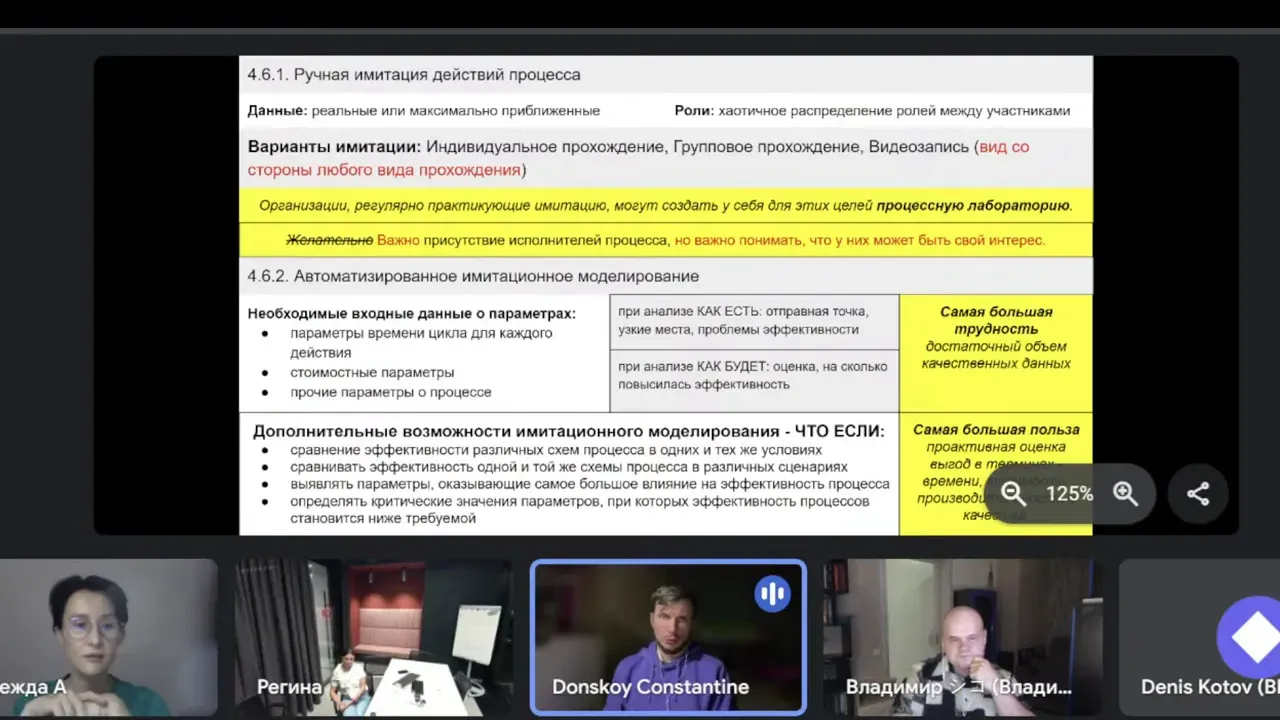

Автоматизированное имитационное моделирование и цифровые двойники — когда и как

Переход от ручной имитации к автоматизированному моделированию — большой шаг. Здесь речь идет о создании виртуальной среды, в которой можно тестировать изменения на большом объёме параметров и сценариев. Это включает имитационные симуляторы, системы цифровых двойников и комплексные продукты вроде AnyLogic.

Когда переходить к автоматическому моделированию:

• Когда цена ошибки высокая: проект склада, робототехники или логистики, где неправильная расстановка полок или выбор роботов может стоить миллионы;
• Когда нужно оценить множество сценариев «что если» и провести количественную оценку изменений;
• Когда требуется доказать экономику инвестиций (ROI) для закупки оборудования или реорганизации.

Требования к успешной автоматизированной имитации:

1. Четко сформулированная цель моделирования и KPI;
2. Данные: времена действий, распределения, стоимости, исходные запасы, маршруты, характеристики оборудования;
3. Квалифицированная команда моделирования (вендор или внутренняя команда);
4. Достаточный бюджет и время: часто подготовка цифрового двойника занимает месяцы или год;
5. Инструменты и инфраструктура для запуска, визуализации и анализа симуляций.

Кейсы и инсуайты:

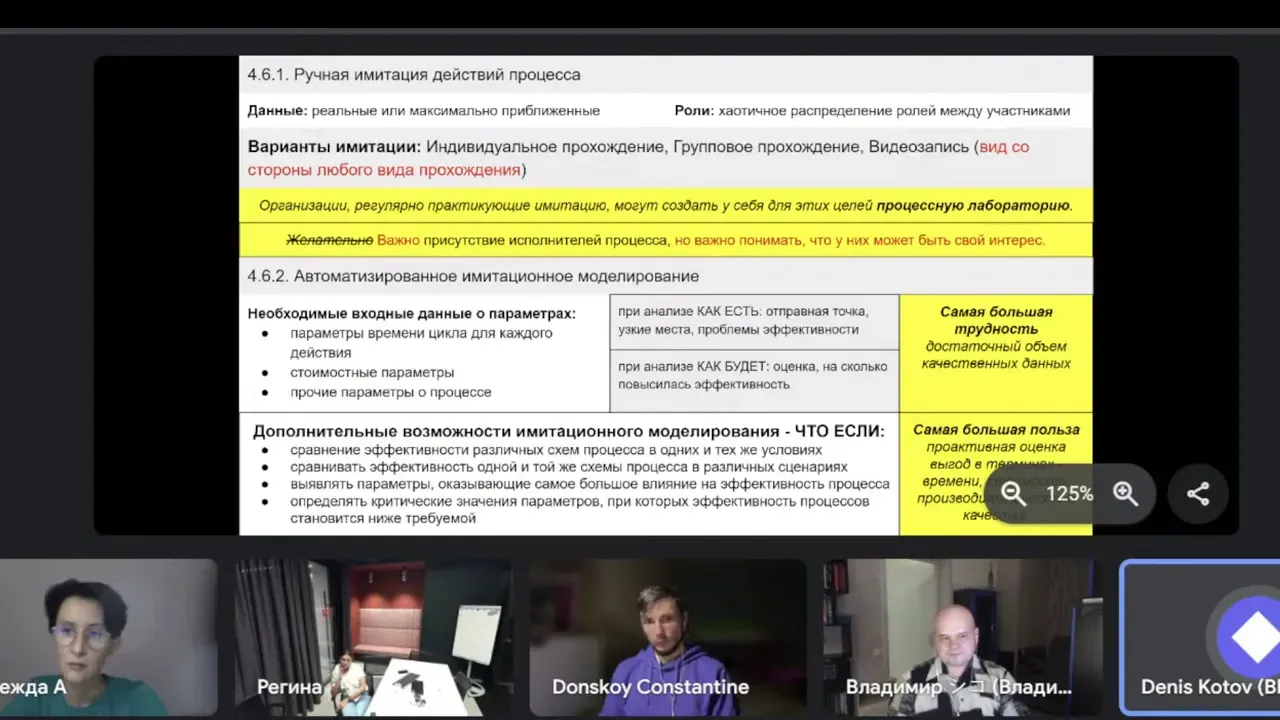

• Проект склада: моделирование трехмерных коллизий, скорости движения, загрузки роботов и освещенности — это дорого, но при стоимости ошибки в десятки миллионов это окупаемо.
• Завод с цифровым двойником: моделирование до уровня потоков жидкости в трубах позволило оптимизировать расстановку оборудования и предотвратить узкие места.
• Симуляции упаковочной линии: добавление четвертой машины казалось очевидным улучшением, но симуляция показала потенциальные проблемы с подвозом материалов и локальными переплетениями сотрудников.

Инструменты:

• AnyLogic — мощный инструмент для агентных, дискретно-событийных и системной динамики моделей;
• Собственные BP-симуляторы и конструкторы цифровых двойников;
• Комбинации Excel + Power BI для подготовки данных и визуализации результатов;
• Кастомные решения с использованием 3D-движков при необходимости визуализации склада/завода.

Как выбрать между VAD, SIPOC, ручной имитацией и автоматической симуляцией

Мы часто сталкиваемся с вопросом: «Какой инструмент выбрать?» Ответ зависит от цели, зрелости команды, ограничений по времени и бюджету. Ниже — упрощенная карта принятия решений, которую мы используем.

1. Нужна быстрая коммуникация структуры бизнеса для топов → VAD.
2. Нужен старт проекта, фиксация границ и продуктов → SIPOC.
3. Нужно проверить реальное исполнение и поведение людей → ручная имитация выполнения процесса.
4. Нужно количественно оценить сценарии и доказать ROI → автоматизированная имитация/цифровой двойник.

Мы рекомендуем комбинировать инструменты. Пример рабочего пути:

1. Сначала SIPOC — быстро собрать входы/выходы и перечень продуктов.
2. Потом VAD — показать руководство структуру и владельцев.
3. Далее ручная имитация — проверить фактическое исполнение и собрать данные.
4. Если нужно масштабное решение — перейти к автоматизированной симуляции с подготовленными параметрами.

Комбинация таких шагов дает баланс скорости, стоимости и точности. Это не линейный путь — мы часто возвращаемся к SIPOC для уточнения входов после имитаций или корректируем VAD в свете новых данных.

Частые ошибки и как их избежать при проведении имитаций

Мы видели множество ошибок в проекте, которые можно предотвратить:

• Отсутствие четкой цели: без KPI и вопроса «что хотим узнать» имитация превращается в бессмысленную активность.
• Неполные данные: моделирование на пустых предположениях ведет к ошибочным выводам.
• Перегруженность нотаций: пытаются доделать VAD до уровня BPMN — диаграмма теряет смысл.
• Игнорирование исполнителей: не привлекли людей, которые реально делают работу — получили идеальный, но бесполезный процесс.
• Недостаток фиксации: отсутствие видео или логов усложняет анализ.

Как избежать:

1. Определите цель сделки «за час» перед стартом сессии.
2. Соберите минимальный набор данных заранее: времена, документы, ответственных.
3. Привлекайте исполнителей и фасилитируйте открытое обсуждение, а не «презентацию результатов».
4. Записывайте все: даже короткие фрагменты видео помогут обосновать изменения.

FAQ — ответы на практические вопросы

В: Что такое «Имитация выполнения процесса» и чем она отличается от тестирования?

О: Имитация выполнения процесса — это воспроизведение процесса с реальными участниками в контролируемой среде с целью исследования поведения процесса: тайминги, входы/выходы, взаимодействия. Тестирование обычно относится к техническим решениям (софт), а имитация — к бизнес-процессам и реальным операциям. Однако термины пересекаются, особенно при тестировании автоматизированных BPM-решений.

В: Нужно ли записывать имитацию на видео?

О: Да. Видео — лучший артефакт для последующего анализа, он показывает нюансы взаимодействия и «живые» шаги, которые часто не фиксируются в регламентах.

В: Сколько времени занимает подготовка к ручной имитации?

О: Зависит от масштаба, но обычно — от одного дня подготовки сценариев и участников до нескольких недель для масштабных многорегиональных прогонов. Если речь о подготовке цифрового двойника — это месяцы или даже год.

В: Когда стоит выбирать автоматизированную симуляцию?

О: Когда цена ошибки высока (склады, роботы, большие производственные линии), когда нужно оценить множество сценариев и обосновать инвестиции. Также когда у вас есть данные и ресурсы на подготовку модели.

В: Можно ли обойтись только таблицами и Excel?

О: Во многих случаях да — особенно на ранних стадиях. Excel и таблицы (SIPOC в Excel) часто быстрее и понятнее для команды. Но при необходимости количественной оценки и визуализации потоков лучше использовать специализированные симуляторы.

В: Как найти баланс между простотой и детальностью?

О: Определите уровень принятия решений, который вы хотите поддержать. Для топа достаточно VAD. Для исполнения нужен детальный BPMN или имитация. Выстраивайте каскад: VAD → SIPOC → BPMN/симуляция.

В: Что делать, если сотрудники «показывают» процесс лучше, чем делают?

О: Организуйте наблюдение (Gemba) и имитацию: запишите реальные действия и сравните с показательной демонстрацией. Важно работать с «тенью» и практическими тестами.

В: Какие инструменты для имитации вы рекомендуете?

О: Для цифровых двойников и сложных симуляций — AnyLogic; для быстрых внутренних симуляций — BP-симуляторы или кастомные инструменты; для сбора данных и трансформации — Excel + Power BI.

Практическая чек-лист: как запустить имитацию выполнения процесса прямо сейчас

Если хотите попробовать Имитация выполнения процесса у себя — следуйте чек-листу ниже:

1. Определите цель (1-2 предложения). Что хотим измерить или доказать?
2. Выберите формат: ручная имитация или автоматизированная симуляция.
3. Определите участников и роли: кто будет исполнителем, кто наблюдателем, кто фасилитатор.
4. Подготовьте сценарии (3–5 основных и 2–3 исключительных).
5. Подготовьте инструменты фиксации: видеозапись, хронометраж, таблицы для заметок.
6. Проведите пробный прогон и скорректируйте сценарии.
7. Запустите основную сессию и фиксируйте все отклонения.
8. Анализ: распишите расхождения, приоритизируйте улучшения.
9. Внедрение: сделайте quick wins и план по остальным улучшениям.
10. При необходимости — перейдите к автоматизированной имитации, подготовив набор параметров.

Заключение и куда двигаться дальше

Имитация выполнения процесса — мощный инструмент в арсенале BPM-специалиста. В сочетании с VAD и SIPOC она даёт систему взглядов: сверху (VAD), структурно (SIPOC) и в реальности (ручная имитация), а автоматизированное моделирование добавляет количественный уровень для стратегических решений. Мы в клубе рекомендуем не выбирать «только один» метод, а строить гибридные пути: стартовать с простых инструментов и эволюционировать в сторону симуляций по мере появления данных и потребности в доказательной базе.

Если вы хотите применить Имитация выполнения процесса у себя — начните с SIPOC и одной ручной имитации на живом кейсе. Это даст вам быстрое понимание и аргументы для дальнейших инвестиций в автоматизацию или симуляции.
