Сегодня я хочу поделиться с вами важной и, пожалуй, самой недооценённой темой в мире BPMN — контекстом в BPMN. Это то понятие, от которого зависит очень многое, но вы никогда не увидите его напрямую на диаграммах. В этом подробном руководстве я расскажу, что такое контекст, почему он так важен для моделирования бизнес-процессов, как его описывать и использовать, а также дам практические советы, которые помогут вам создавать более точные и понятные процессы.
Что такое контекст в BPMN и почему он важен
BPMN (Business Process Model and Notation) — это мощный язык для отображения последовательности действий и реакций на события внутри бизнес-процессов. Он позволяет визуализировать, что и в каком порядке нужно сделать, а также реагировать на различные события, например, наступление следующего рабочего дня или отсутствие ответа от клиента.

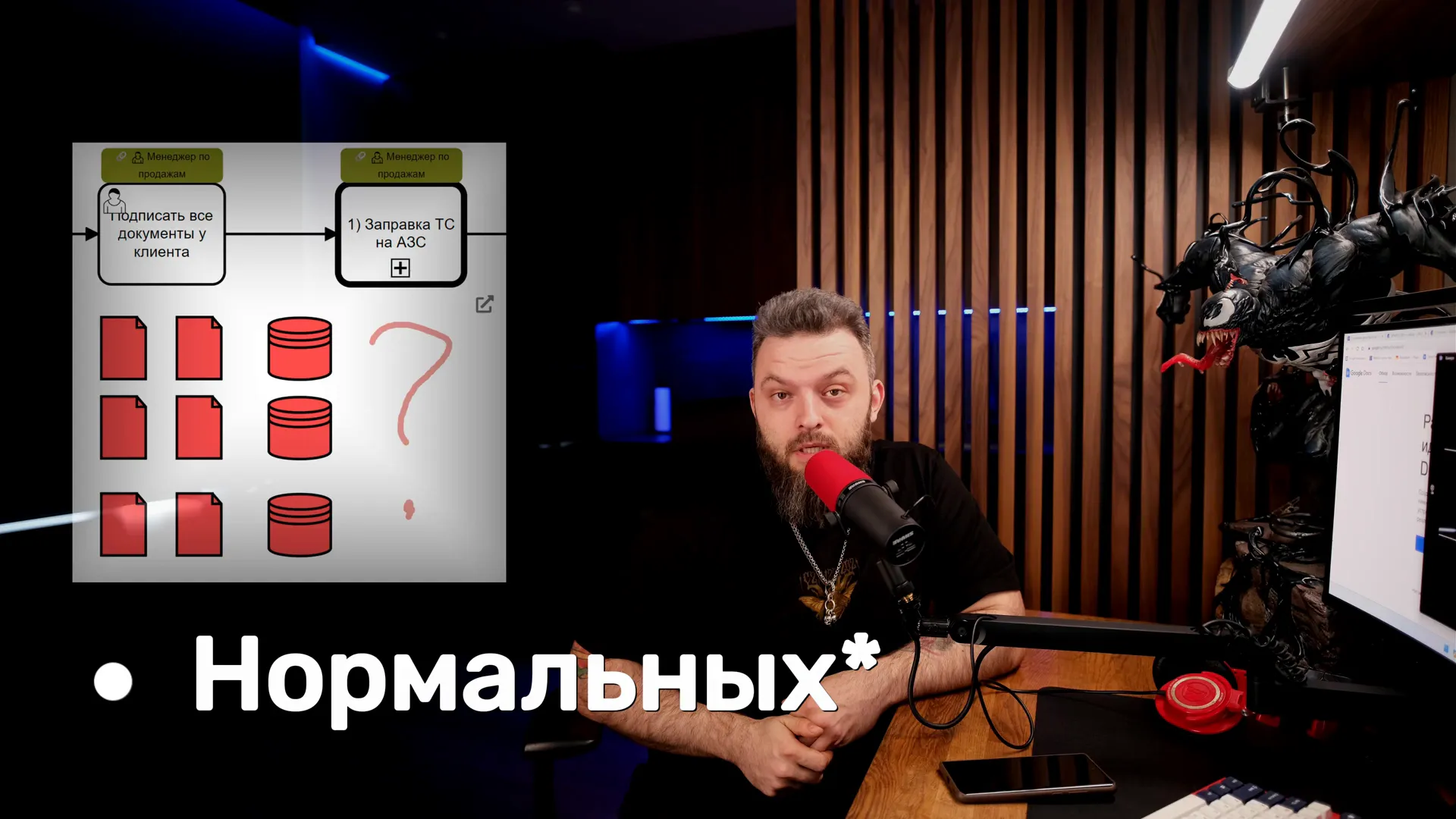

Однако есть одна важная особенность — BPMN не предоставляет встроенных средств для отображения информации, которая перемещается внутри бизнес-процесса. В реальности по процессу "путешествуют" разные объекты и данные: станки, холодильники, счета, акты, заявки, документы, коробки с пиццей и многое другое. Эти данные влияют на выполнение задач, последовательность действий и даже на выбор исполнителей.
Именно эта информация, которая сопровождает процесс и влияет на его ход, называется контекстом. Контекст — это набор данных и условий, которые определяют, как именно бизнес-процесс будет развиваться в каждом конкретном случае.
Давайте рассмотрим конкретный пример. Представьте, что вы моделируете процесс доставки пиццы. Если клиент заказал больше 10 пицц, нужно подобрать курьера с большой машиной, чтобы вся пицца поместилась. Если заказ сделал VIP-клиент — курьер должен иметь самый высокий рейтинг. Эти условия зависят от информации, которая передается внутри процесса, и именно эта информация — контекст.
Контекст влияет на задачи, последовательность и исполнителей, но BPMN не позволяет отобразить его напрямую на диаграммах. Вот почему контекст — это невидимая, но крайне важная часть моделирования, о которой нельзя забывать.
Почему BPMN не может отобразить контекст напрямую
Несмотря на то, что BPMN хорошо подходит для отображения последовательности действий и реакций на события, он практически не предоставляет инструментов для работы с данными, которые перемещаются по процессу.
Можно, конечно, попытаться обозначить исполнителей задач цветом или добавлять описания внутри элементов диаграммы, но это не решает проблему отображения самой информации, которая влияет на ход процесса.
Например, как читателю вашей диаграммы понять, что в заявке на пиццу есть параметр "количество пицц", который влияет на выбор курьера? Или что в акте может быть сумма, которая определит, нужно ли согласование с директором или финансовым директором? Ответ: никак.
Без дополнительного описания или сопроводительных документов, которые поясняют контекст, BPMN-диаграмма останется лишь схематичным отображением последовательности действий, а не полноценным описанием бизнес-процесса.
Как описывать контекст и работать с ним на практике

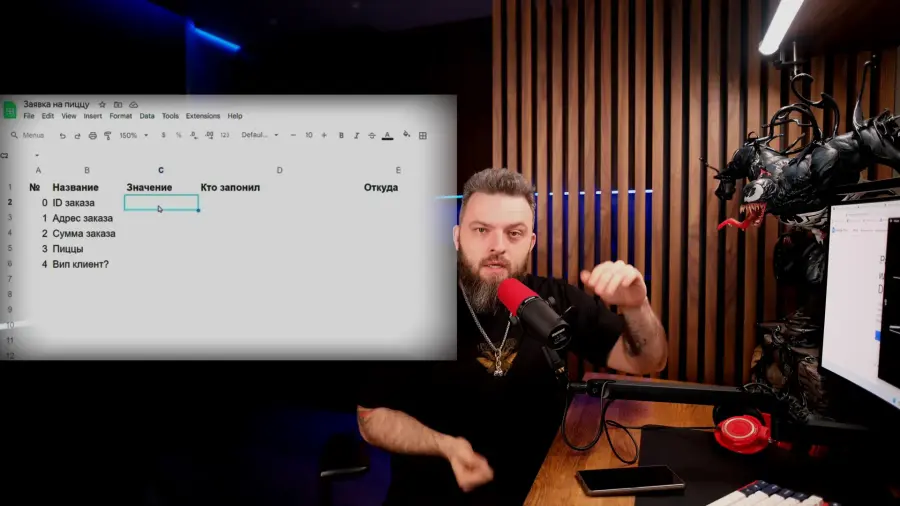

Чтобы эффективно работать с контекстом, вам нужно осознать, что каждый запуск процесса сопровождается определённым набором данных. Представьте, что к каждому запуску бизнес-процесса прикреплен большой Excel-файл, куда каждый участник может записывать всю важную информацию:
- Количество пицц в заказе
- Адрес доставки
- Рейтинг курьера
- Статус клиента (VIP или нет)
- И другие параметры, влияющие на процесс
Все участники процесса могут читать из этого файла нужные данные, чтобы принимать решения и выполнять задачи. В том числе, шлюзы (условные ветвления) могут читать данные из этого Excel-файла и на основе значений направлять поток процесса.
Для описания правил, по которым работают шлюзы и условные события, в BPMN предусмотрен язык выражений (Expression). Эти выражения позволяют задавать условия, например:
КоличествоПицц > 10
или
Клиент.Вип = true
Но без подробного описания, что такое "КоличествоПицц" и откуда берутся эти данные, выражения остаются непонятными для читателя диаграммы.
Почему важно документировать контекст и как это делать
Если вы не сопровождаете BPMN-диаграммы подробной информацией о контексте, вы рискуете, что читатель не поймёт, откуда берутся данные и как они влияют на процесс. Это особенно критично для автоматизируемых процессов и технических заданий.
Например, представьте, что вы решили определять курьера на основе VIP-статуса клиента. Если в момент выбора курьера данные отсутствуют в Excel-файле, процесс сломается и не сможет работать корректно.
Чтобы избежать таких ситуаций, есть два основных способа:
- Подробно подписывать все стрелки и элементы на диаграмме. Это помогает пояснить, какая информация передаётся между задачами.
- Создавать отдельное описание контекста. Это может быть таблица в Excel, текстовый документ или описание внутри задач, где будет подробно указано, какие данные существуют, откуда они берутся и где используются.
Для простых согласовательных схем этого может быть достаточно. Но если у вас сложный процесс, который планируется автоматизировать, без такого описания вы не сможете донести вашу идею до команды или заказчика.
Практические рекомендации по работе с контекстом в BPMN
Исходя из всего вышеизложенного, я рекомендую следующие шаги для работы с контекстом в BPMN:
- Всегда учитывайте контекст при моделировании. Помните, что данные — это неотъемлемая часть процесса, даже если они не отображены на диаграмме.
- Используйте внешние документы для описания контекста. Excel-файлы, текстовые описания, таблицы с переменными и их значениями помогут структурировать информацию.
- Подписывайте стрелки и элементы диаграммы. Объясняйте, какие данные передаются, какие условия влияют на выбор пути процесса.
- Определяйте и документируйте переменные контекста. Указывайте, откуда берутся данные, кто их заполняет и как они используются.
- Используйте язык выражений BPMN. Пишите условия для шлюзов и событий, но сопровождайте их пояснениями о значениях переменных.
Итоги и заключение
Контекст в BPMN — это скрытый, но крайне важный элемент, без которого невозможно полноценно описать бизнес-процесс. BPMN сам по себе не позволяет отобразить данные, которые влияют на ход процесса, но без понимания и документирования контекста ваши диаграммы будут неполными и непонятными.
К счастью, есть простые способы решить эту проблему: сопровождать диаграммы дополнительными документами и тщательно описывать переменные, условия и данные, которые используются в процессе. Это особенно важно при создании технических заданий и автоматизации процессов.
Теперь вы знаете, что BPMN — это не просто последовательность действий, а сложная система, в которой контекст играет ключевую роль. Не пренебрегайте им, и ваши бизнес-процессы станут гораздо понятнее и эффективнее.
Часто задаваемые вопросы (FAQ) о контексте в BPMN
Что такое контекст в BPMN?
Контекст — это набор данных и условий, которые сопровождают бизнес-процесс и влияют на выполнение задач, последовательность действий и выбор исполнителей.
Почему BPMN не отображает контекст напрямую?
BPMN фокусируется на визуализации последовательности действий и реакций на события, но не имеет встроенных средств для показа перемещающихся данных и их значений.
Как можно работать с контекстом в BPMN?
Для работы с контекстом используют внешние документы (например, Excel-файлы) с описанием переменных, а также подписывают стрелки и элементы диаграммы, указывая, какие данные передаются.
Что такое язык выражений в BPMN и как он связан с контекстом?
Язык выражений (Expression) позволяет задавать условия для шлюзов и событий на основе значений переменных контекста, например, "КоличествоПицц > 10".
Что делать, если в процессе отсутствуют необходимые данные контекста?
Отсутствие данных приводит к сбоям в процессе. Поэтому нужно обеспечить, чтобы все необходимые данные были заполнены и документированы до начала выполнения процесса.
Как лучше всего документировать контекст?
Лучше всего использовать отдельные таблицы или документы, где подробно описаны все переменные контекста, их источники и места использования в процессе.
Можно ли обойтись без описания контекста?
Для простых процессов это возможно, но для сложных, особенно автоматизируемых, отсутствие описания контекста приведёт к ошибкам и непониманию.
